Датчик открытия входной двери: геркон, вибро и умный дом без ложных тревог

Если коротко

Датчик открытия входной двери фиксирует, открыта дверь или закрыта, и шлёт сигнал в сигнализацию или умный дом. Самый простой - геркон: магнит на полотне, контакт на коробке, рабочий зазор обычно до 15-20 мм. Вибрационный ловит удар и попытку выдавить дверь, комбинированный совмещает оба. По связи: Wi-Fi (батарея на 2-3 месяца), Zigbee (1-2 года, для умного дома), 433 МГц (дёшево, но сигнал не шифруется). Один геркон обманывается магнитом-обманкой, поэтому его ставят в паре с вибро.

Смотрите сразу → какой датчик под какую задачу

Дверь тихо открыли ключом-отмычкой, пока вас не было, и вы об этом не узнали - вот сценарий, против которого работает датчик открытия. Стоит он от пары сотен рублей за геркон до нескольких тысяч за комбинированный, а ставится за десять минут отвёрткой или вообще на скотч. Загвоздка не в монтаже, а в выборе: какой тип берёт ваш случай, по какому протоколу его завести и как настроить, чтобы он не будил вас каждую ночь на проезжающий лифт. Разберём по порядку.

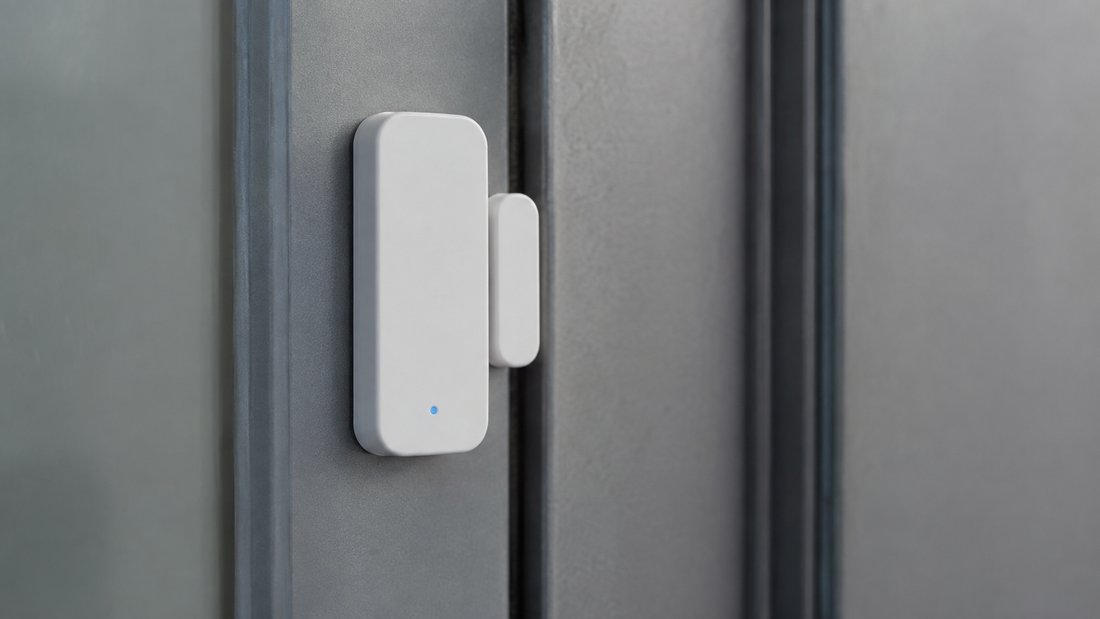

Беспроводной датчик открытия на металлической входной двери: белый корпус на коробке и магнит на полотне — Накладной датчик открытия на входной двери: корпус с герконом на коробке, магнит на полотне напротив. Зазор между половинками в закрытом положении держат небольшим.

Какие бывают датчики открытия

Все датчики делятся по тому, на что они реагируют, и по тому, как передают сигнал. Реагировать можно на разъединение магнита и контакта (геркон), на удар и тряску (вибрационный), на звон бьющегося стекла (для дверей со стеклопакетом) или на всё сразу (комбинированный). Передавать сигнал - по проводу к пульту сигнализации или по радио: Wi-Fi, Zigbee, 433 МГц. От связки этих двух свойств зависит и цена, и то, обманешь датчик или нет.

Тип / параметр	На что реагирует	Особенности
Геркон (магнитоконтактный)	Открытие: магнит ушёл от контакта	Дёшево, просто, обманывается магнитом
Вибрационный	Удар, дрель, попытка выдавить	Акселерометр, чувствительность настраивают
Датчик разбития	Звон стекла в двери или рядом	Для дверей со стеклопакетом, по частоте звука
Комбинированный	Открытие + удар + наклон	Геркон и акселерометр в одном, дороже
Проводной	Зависит от сенсора	Питание по линии, к пульту, без батареек
Беспроводной	Зависит от сенсора	Батарейка, монтаж без штробы
Wi-Fi	-	Прямо к роутеру, батарея 2-3 месяца
Zigbee	-	Через хаб, mesh, батарея 1-2 года
433 МГц	-	Дёшево, к GSM-сигнализации, сигнал не шифруется

Wi-Fi, Zigbee или 433 МГц - что выбрать?

Wi-Fi датчик подключается прямо к роутеру, но жрёт батарейку: на автономном питании живёт 2-3 месяца, поэтому его берут с внешним питанием или под редкие двери. Zigbee работает через хаб, собирает mesh-сеть на 2,4 ГГц, срабатывает быстро и не зависит от облака, батарейки хватает на 1-2 года. Протокол 433 МГц дешевле всех и тянется к простым GSM-сигнализациям, но сигнал не шифруется, его можно перехватить и повторить. Для умного дома берут Zigbee, для автономной охраны без интернета - 433 МГц или Zigbee с автономным хабом.

Как устроен геркон и что такое рабочий зазор

Геркон - это герметичная стеклянная колба с двумя тонкими контактными пластинами внутри. Рядом кладут магнит: его поле сводит пластины вместе, цепь замыкается. Убрали магнит - пластины расходятся, цепь размыкается, и датчик понимает, что дверь открыли. Одну половину клеят на коробку, вторую, магнитную, на полотно точно напротив. Весь фокус в том, на каком расстоянии контакты ещё держатся замкнутыми - это и есть рабочий зазор.

Для бытовых накладных датчиков рабочий зазор на дереве обычно 10-20 мм, а на металлической двери меньше, 5-10 мм: металл ослабляет магнитное поле, и половинки приходится ставить ближе. У части моделей паспорт прямо пишет пороги: контакты замыкаются при зазоре меньше 6 мм и уверенно размыкаются дальше 25 мм. Практический ориентир на входной двери: в закрытом положении держать зазор до 15 мм. Больше - и датчик начнёт ловить мнимые открытия от провисания полотна или температурной подвижки.

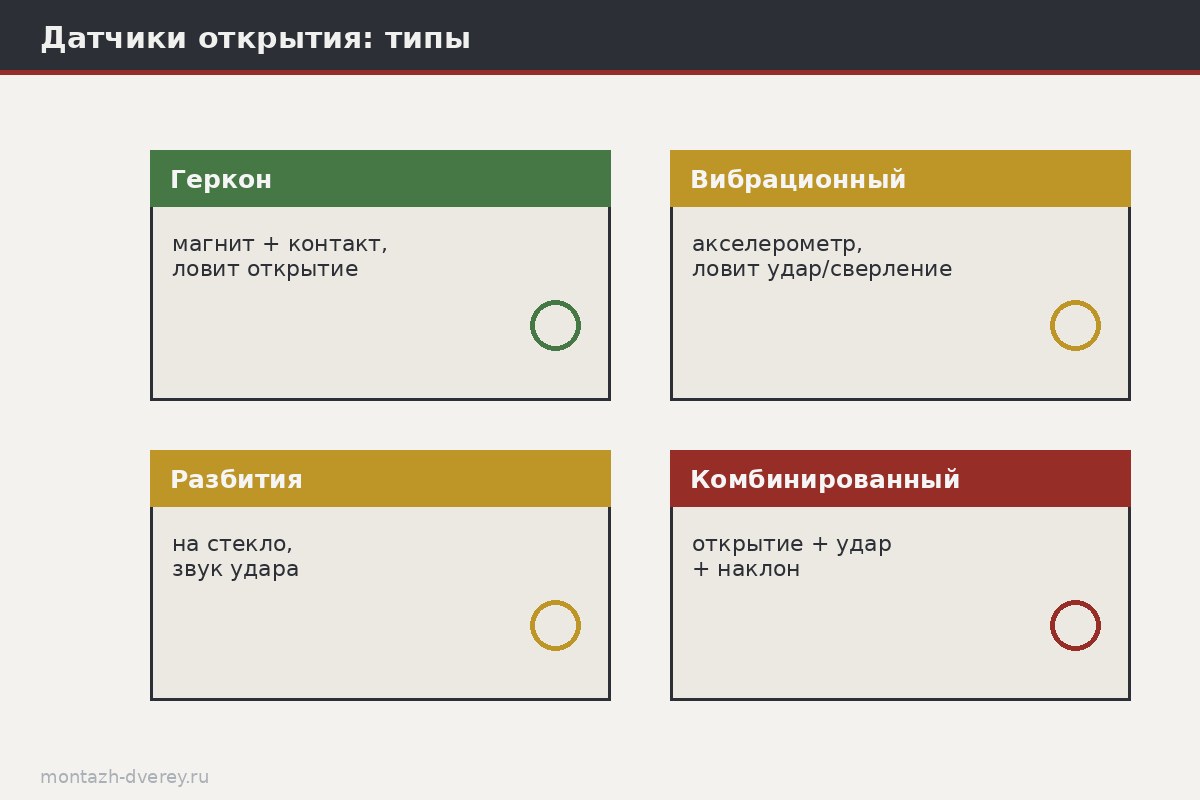

Схема типов датчиков открытия двери: геркон с магнитом, вибрационный, комбинированный и связь по Wi-Fi, Zigbee, 433 МГц — Типы датчиков и способы связи. Геркон реагирует на уход магнита, вибрационный - на удар, комбинированный совмещает оба. Ниже - три радиопротокола с разной автономностью.

Что датчик умеет в связке с системой

Сам по себе датчик только фиксирует событие. Всё интересное начинается, когда он подключён к хабу умного дома или к сигнализации. Тогда одно открытие двери разворачивается в цепочку действий:

Уведомление на телефон. Пуш или SMS: дверь открыли в 14:20, пока вас нет дома. Полезно для контроля детей и пожилых родственников - пришёл, ушёл.
Сирена и свет. При открытии в режиме охраны хаб включает сирену, моргает светом, отпугивает. На 433 МГц это классическая автономная GSM-сигнализация без интернета.
Сценарий умного дома. Открыл дверь - в прихожей загорелся свет, включился тёплый пол, поднялась температура котла. Закрыл и поставил на охрану - всё погасло.
Связка с камерой. Открытие двери запускает запись с видеоглазка или камеры и шлёт кадр в приложение, чтобы видеть, кто вошёл, а не только факт входа.

Логичный сосед датчика открытия - видеоглазок для входной двери: датчик ловит событие, глазок показывает лицо. А если дверь ещё и с электронным замком, то открытие и запирание фиксируются автоматически, без отдельного геркона.

Чем комбинированный датчик лучше обычного геркона?

Обычный геркон видит только одно событие - дверь открыли, магнит уехал. Комбинированный совмещает геркон с акселерометром и иногда с сенсором наклона. Он реагирует не только на открытие, но и на удар, попытку выдавить полотно, вибрацию от дрели или лома, наклон при снятии с петель. Такой датчик (пример - AJAX DoorProtect Plus) закрывает сразу два сценария: тихое открытие ключом-отмычкой и грубый взлом. За это платят и деньгами, и лишней настройкой чувствительности, чтобы вибро не срабатывало на хлопки соседской двери.

Три слабых места, о которых молчат в магазине

Первое - подмена магнитом. Одиночный геркон обманывается: поднёс свой магнит или приклеил рядом, и при открытии система видит закрыто. Против этого - геркон в паре с вибрационным сенсором или комбинированный датчик, акселерометр магнитом не обманешь. Второе - разряд батарейки: подсевший элемент даёт рваную связь и мнимые тревоги, а на морозе в тамбуре ёмкость падает быстрее. Третье - ложные срабатывания вибро: на входной двери многоэтажки лифт, хлопки соседей и уличная тряска создают фон, порог чувствительности приходится поднимать по месту.

Чаще всего зовут не поставить датчик, а разобраться, почему он врёт. Приезжаю - зазор между половинками сантиметра три, дверь чуть повело, и он всю ночь шлёт то открыто, то закрыто. Сдвигаю магнит ближе, ставлю в пределах полутора сантиметров, меняю подсевшую таблетку - и тишина. А на дорогих комбинированных вечно перекручена чувствительность вибро: человек хотел поймать взлом, а ловит соседский лифт. Порог поднимаешь, проверяешь ударом ладони по полотну - и датчик просыпается там, где надо. из практики монтажа

Монтаж накладного геркона своими руками

Проводной датчик к пульту сигнализации без опыта лучше не трогать: там штроба, линия, шлейф. А вот беспроводной накладной геркон ставится за десять минут и без инструмента, кроме отвёртки. Порядок такой:

Обезжирьте место установки на коробке и на полотне - протрите спиртом или обезжиривателем и дайте высохнуть, иначе скотч отвалится в первую жару.
Закрепите магнит на полотне, со стороны замка или петель, на двусторонний скотч из комплекта либо на два самореза, если корпус под них рассчитан.
Поставьте половину с герконом на коробку строго напротив магнита - на корпусах есть метки, их совмещают, чтобы контакт был точно против магнита.
Выставьте зазор: закройте дверь и проверьте, что в закрытом положении промежуток между половинками до 15 мм, а статус - уверенное закрыто без дрожания.
Привяжите датчик к хабу: введите его в режим сопряжения, добавьте в приложение, откройте и закройте дверь, убедитесь, что события приходят.

Если поставить датчик на охрану должно что-то ещё - беспроводной дверной звонок и датчик открытия нередко живут на одном хабе, и открытие двери можно связать со звуковым оповещением внутри квартиры.

Как выбрать под свой случай

Если задача - просто знать, что дверь открыли, пока вас нет: беспроводной геркон на Zigbee, батарейки хватит на год-два, свяжете с телефоном через хаб. Нужна охрана без интернета, чтобы при открытии выла сирена и звонил телефон: автономная GSM-сигнализация на 433 МГц, дёшево и работает без роутера. Хотите поймать не только тихое открытие, но и грубый взлом с ударом и выдавливанием: комбинированный датчик с герконом и акселерометром, но заложите время на настройку чувствительности. Дверь со стеклом - добавьте датчик разбития. И под любой из вариантов правило одно: одиночный геркон на входной двери подстраховывайте вибро, иначе магнит-обманка сведёт всю защиту к нулю.

Частые вопросы

Как работает датчик открытия двери на герконе?

Геркон - это две тонкие контактные пластины в стеклянной колбе, которые замыкаются под действием магнита. Одну половину (сам геркон с проводом или радиомодулем) ставят на дверную коробку, вторую (магнит) - на полотно напротив. Пока дверь закрыта, магнит держит контакты замкнутыми. Открыли дверь - магнит уехал, контакты разомкнулись, датчик отправил сигнал. Это самый простой и дешёвый тип, реагирует именно на факт открытия, а не на удар или вибрацию.

Какой должен быть зазор между герконом и магнитом?

Рабочий зазор - расстояние, на котором контакты ещё держатся замкнутыми. Для накладных бытовых датчиков это обычно 10-20 мм на деревянной двери и меньше на металле, 5-10 мм, потому что металл ослабляет магнитное поле. В закрытом положении зазор между двумя половинками лучше держать в пределах 15 мм, иначе на морозе или при небольшом провисании полотна датчик начнёт ловить ложные открытия. При монтаже проверьте: закрыли дверь - датчик показывает закрыто, чуть приоткрыли на пару сантиметров - сработал.

Сколько работает батарейка в датчике открытия?

Зависит от протокола и типа элемента. Zigbee и 433 МГц экономичны: на таблетке CR2032 датчик тянет от нескольких месяцев до пары лет, а модели на батарее CR2 или CR123 заявляют до 5 лет. Wi-Fi датчики без внешнего питания садят батарею за 2-3 месяца, потому что держат связь с роутером. На срок влияет частота срабатываний и мороз: на улице или в холодном тамбуре ёмкость падает. Хаб обычно шлёт уведомление о низком заряде заранее, но раз в год батарейку лучше проверять самому.

Можно ли обмануть датчик открытия двери магнитом?

Одиночный геркон - да. Если поднести к нему свой магнит снаружи или приклеить его рядом, контакты останутся замкнутыми, и при открытии двери система будет считать её закрытой. Это старый приём против дешёвых магнитоконтактных датчиков. Защита - ставить геркон в паре с вибрационным сенсором или брать комбинированный датчик: обмануть магнитом можно контакт, но не акселерометр, который ловит удар и наклон полотна. Плюс скрытый монтаж и датчик, который сам сообщает о попытке саботажа.

Как избежать ложных срабатываний датчика?

Ложные тревоги дают три причины: большой зазор, слабая батарейка и слишком высокая чувствительность вибро. Сначала выставьте зазор так, чтобы закрытая дверь давала уверенное закрыто, без дрожания статуса. Вибрационную часть настройте по месту: на входной двери многоэтажки хлопки и лифт создают фон, порог поднимают, чтобы датчик молчал на бытовую тряску и просыпался на удар. Меняйте батарейку до того, как она сядет: подсевший элемент даёт рваную связь и мнимые открытия. И проверьте крепление - отклеившийся на жаре магнит болтается и шлёт мусор.
