Дверная коробка входной металлической двери: из чего гнут, чем крепят и почему тонкая коробка ведёт к перекосу

Дверь заклинило через полтора года после установки, полотно цепляет порог, из притвора тянет холодом. Меняют уплотнитель, регулируют петли, а через месяц всё повторяется. Часто виновата не дверь, а коробка: её либо повело при монтаже, либо она изначально тонкая и кривая. Коробку почти не видно, о ней не спрашивают в магазине, а именно она задаёт геометрию двери и держит её в стене. Разберём, из чего её делают, какой металл нормальный, где сидят ответные части замков и петель, чем коробку крепят и как её проверить.

Что вообще делает коробка

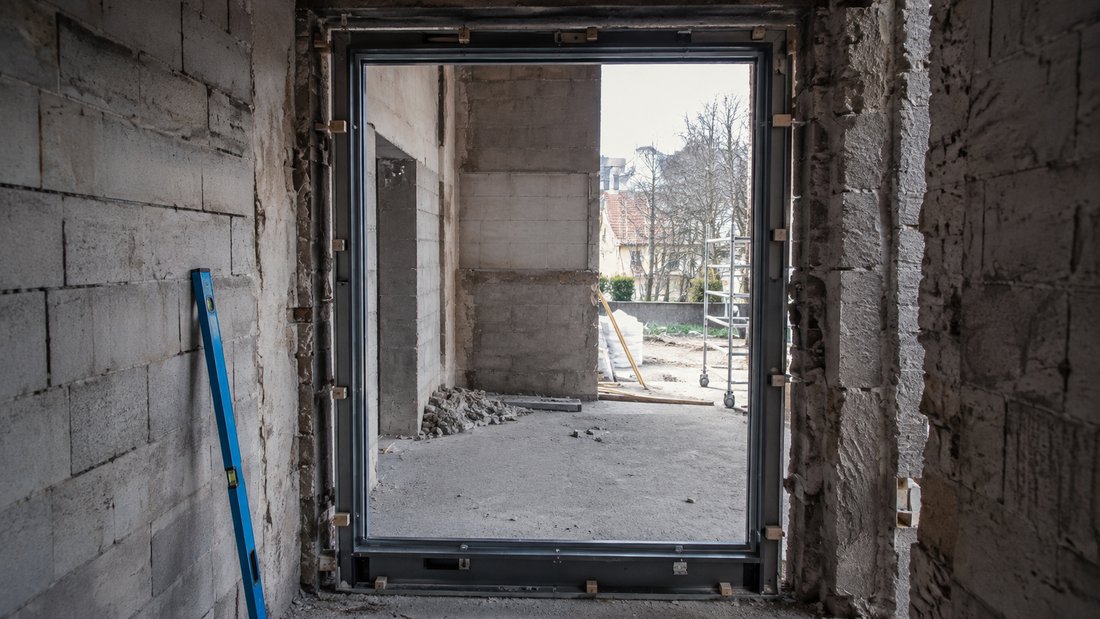

Коробка - это стальная рама по контуру проёма, к которой крепится всё остальное. На петлевой стойке висит полотно, на притворной сидят ответные планки замков, сама рама анкерами прижата к стене. Отсюда простая вещь: коробка задаёт геометрию двери целиком. Полотно может быть идеально ровным, но если рама завалена или гуляет, дверь будет цеплять притвор и порог. Качество двери определяется коробкой не меньше, чем толщиной полотна.

Ещё коробка отвечает за тепло и звук. Между ней и стеной остаётся зазор под запенивание, а по притвору идёт уплотнитель. Если рама тонкая и металл проминается, уплотнитель прилегает неравномерно, и появляется то самое продувание из угла.

Из чего гнут и варят коробку

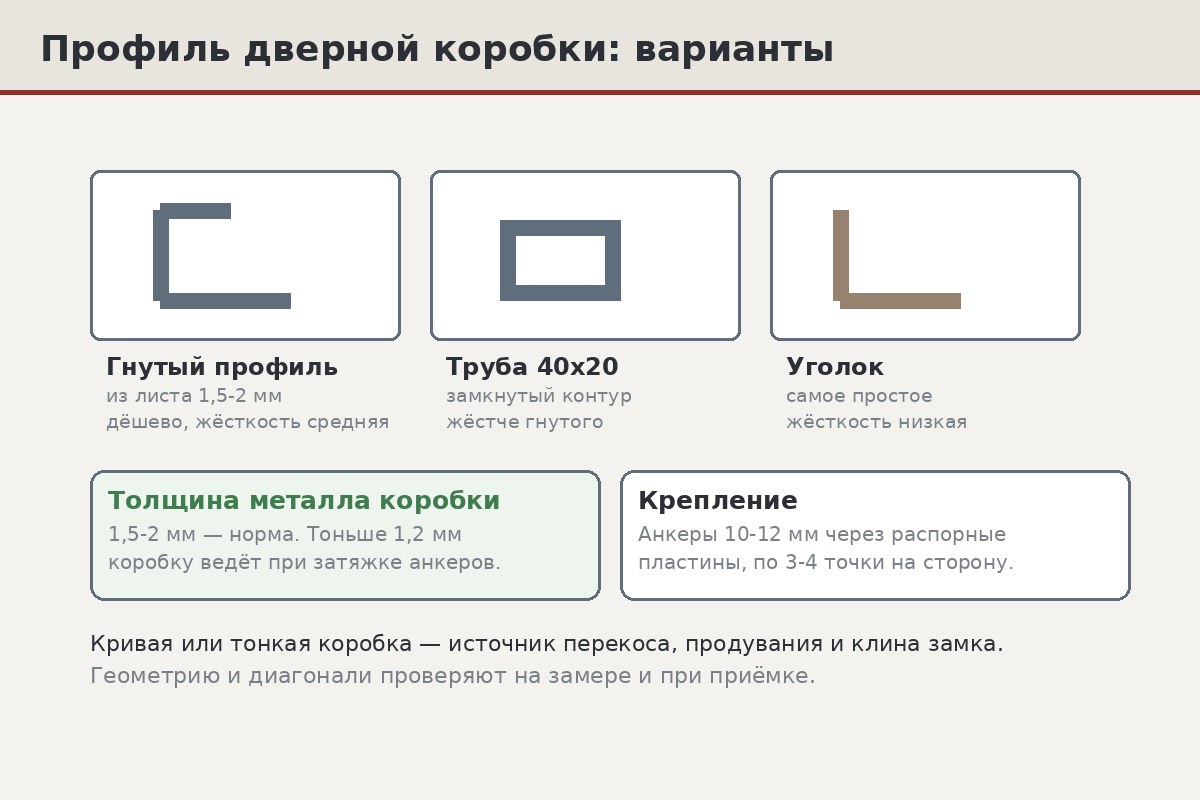

Материал коробки - не мелочь: от него зависит, устоит ли геометрия. Три способа встречаются чаще всего, жёсткость у них разная.

Гнутый профиль из листа

Самый распространённый заводской способ. Лист 1,5-2 мм гнут на листогибе в закрытый или П-образный контур, коробка с притвором получается за один проход. Профиль жёсткий по всей длине, потому что работает как замкнутое сечение, а не как отдельная полоса. Минус один: взяли тонкий лист 1-1,2 мм ради экономии - и коробка перестаёт держать форму, в зоне ответной планки проминается.

Профильная труба

Коробку варят из трубы 40х20 или 40х40 со стенкой 2-3 мм, когда дверь тяжёлая: широкое полотно, толстый лист, двустворка. Замкнутое трубное сечение почти не играет под весом, петли на такой стойке сидят намертво. Труба 40х40 идёт под массивные двери и нестандартные проёмы. За жёсткость платят массой и ценой, но под тяжёлую дверь это оправдано.

Уголок

Коробка из уголка 40х40 или 50х50 - простой и дешёвый вариант, чаще на гаражных и технических дверях. Уголок легко варить, но открытое L-сечение крутит и ведёт заметно охотнее, чем трубу или гнутый профиль. Под жилую входную дверь уголок берут редко, и обычно это признак экономного изделия.

Толщина металла: где проходит граница

Правило простое: коробка не должна быть тоньше металла полотна. Полотно из листа 2 мм в раме 1 мм - слабое место двери переехало с полотна на коробку, и взломщик или просто время найдут его первыми. У заводской гнутой коробки рабочий диапазон 1,5-2 мм, у трубной стенка 2-3 мм. Всё, что тоньше 1,2 мм, для жилой входной двери считается тонким.

На замере толщину не всегда видно на глаз: снаружи коробка закрыта наличниками и уплотнителем. Проще нажать на притворную полку ладонью и простучать - тонкий металл отзывается звонко и играет, нормальный сидит глухо.

Ответные части замков и петель

На притворной стойке прорезаны окна под ригели замков, в каждое вварена ответная планка. Именно на неё давит ригель, когда дверь отжимают или выбивают. Поэтому под ответной планкой коробка усилена подкладной пластиной, а сама планка приварена, а не вставлена. Дешёвый ход - вырезать окно и загнуть край листа: такое окно ригель разбивает за несколько сильных ударов.

На петлевой стойке приварены половинки петель или площадки под них. Нагрузка тут постоянная: полотно весом в несколько десятков килограммов висит на этих точках годами. Если стойка тонкая, площадки петель тянет внутрь, и вертикаль уходит. Это частая причина, почему дверь начинает цеплять притвор, хотя саму петлю никто не трогал.

Как коробка связана с монтажом

Даже отличная коробка ничего не стоит, если её криво посадили в проём. Крепление идёт через тело коробки: в стену бьют анкеры 10-12 мм, обычно 8-10 точек - по 3-4 на каждую стойку плюс верх. Одна пена дверь не держит: полотно тяжёлое, пена рассчитана на тепло и звук, а не на нагрузку.

Между коробкой и стеной почти всегда есть зазор, и тут работают распорные пластины и монтажные лапы. Их ставят в точках анкеров, чтобы усилие затяжки не сминало тонкую полку профиля, а передавалось на кладку. Без распорной пластины анкер, затянутый в пустоту, продавливает коробку внутрь, и стойку ведёт. Зазор запенивают по периметру, но пена идёт после анкеров и распорок, а не вместо них.

• Анкеры 10-12 мм, 8-10 точек: по 3-4 на стойку плюс верхняя перекладина.
• Распорные пластины в каждой точке крепления, чтобы профиль не смяло затяжкой.
• Проверка уровнем обеих стоек до затяжки - коробку выставляют, потом фиксируют.
• Пена по периметру в последнюю очередь, только на тепло и звук.

Отсюда прямая связь с перекосом. Не выставили коробку по уровню или затянули анкер в пустоту без распорки - вертикаль петлевой стойки уходит, полотно начинает клинить. Тонкий металл усугубляет: раму тянет за сезон, зазоры разъезжаются. Как это выглядит по симптомам и что делать - в разборе перекоса входной двери. А про то, как коробку закрывают, есть материалы про доборы и установку наличников.

Приезжаю на «дверь заклинило» - первым делом уровень к стойкам. Раз за разом одно и то же: коробку посадили на пену и три анкера, распорок нет, металл тонкий. Затянули анкер в пустоту, стойку продавило внутрь, полотно село на порог. Менять надо не полотно. Выставляю коробку заново, ставлю распорные пластины под каждый анкер, и дверь снова ходит как надо. Тонкую коробку иногда честнее заменить целиком, чем воевать с ней каждый сезон. из практики выездов

Как проверить коробку при замере и приёмке

На замере смотрят образец и обсуждают материал коробки. На приёмке проверяют уже смонтированную раму. И там, и там проходят по одним точкам: геометрия, зазоры, крепление.

1. Приложите уровень к обеим вертикальным стойкам и к порогу. Завала, волны и завинчивания быть не должно, диагонали проёма коробки равны между собой.
2. Замерьте зазор между полотном и коробкой по всему периметру. Он ровный, 3-4 мм, без клина сверху вниз: если снизу шире, чем сверху, стойку увело.
3. Закройте дверь и проверьте притвор на просвет и продувание. Проведите ладонью на сквозняк или посветите с обратной стороны - щелей и струи воздуха быть не должно.
4. Простучите коробку по всему периметру. Глухой звук - металл прилегает к раствору и держит, звонкий и гулкий - за профилем пустота, крепление в этом месте слабое.
5. Осмотрите крепёж и ответные планки. Головки анкеров зачищены и закрыты, за ответными планками замков есть усиление, монтажник не оставил открытых дыр и наплывов пены наружу.

Если хоть одна стойка завалена или коробка гулко звенит по большей части периметра, приёмку не подписывают: это не мелочь на потом, а геометрия, от которой зависит вся дальнейшая жизнь двери. Размеры проёма под коробку и допуски считают заранее на замере - об этом в материале про стандартные размеры входной двери.
