Где ставить стопор двери: не «примерно за ней», а по дуге распаха

Если коротко

Дверь при распахе поворачивается вокруг петель, и её край чертит дугу. Стопор ставят на этой дуге, у дальнего от петель края полотна — там, где ручка, — в точке, где дверь должна остановиться. Расстояние от петель до стопора равно ширине двери. Если посадить упор ближе к петлям, в сторону от дуги или там, где дверь вообще не ходит, полотно его не достанет и в стену всё равно ударит. Точку проще не вычислять, а найти вживую: открыть дверь на нужный угол и отметить, где оказался её край.

Смотрите сразу → почему всё решает дуга

Самый частый спор на выезде звучит так: «Мы же поставили стопор, а дверь всё равно бьёт в стену». Иду смотреть — упор прикручен аккуратно, резинка целая, анкер держит. Только стоит он там, где дверь не проходит: её край уходит по своей дуге в стороне, а стопор одиноко торчит из пола сантиметрах в двадцати от траектории. Полотно пролетает мимо и достаёт до стены ручкой. Проблема не в стопоре и не в его модели — проблема в точке. Разберём, как эта точка определяется, почему она одна-единственная и как её найти за минуту без рулетки.

Напольный стопор под нижним краем распахнутой металлической двери, петли на дальней стороне проёма — Стопор стоит на дуге, которую чертит край полотна. Петли — на дальней стороне проёма, а упор поймал дверь у самого края с ручкой в конце распаха.

Дверь ходит по дуге — с этого всё начинается

Полотно закреплено на петлях и при открывании поворачивается вокруг них, как стрелка вокруг оси. Значит, любая точка двери движется не по прямой, а по окружности с центром на линии петель. Ближний к петлям край почти стоит на месте, а дальний — тот, где ручка, — описывает самую широкую дугу. Радиус этой дуги равен ширине полотна. Стопор нужен ровно затем, чтобы поймать этот дальний край в конце его пути. Поэтому и ставят упор туда, где проходит край с ручкой, а не куда-то «за дверь на глаз».

Где именно ставить напольный стопор?

На линии, по которой ходит нижний край полотна, у того угла двери, где ручка. Дверь при распахе поворачивается вокруг петель, и каждая точка полотна описывает дугу. Самую большую дугу чертит дальний от петель край — тот, где ручка. Вот на этой дуге, в точке, где вы хотите, чтобы дверь остановилась, и сверлят под стопор. Тогда край полотна доходит до резинки и мягко упирается. Если поставить стопор ближе к петлям или в сторону от дуги, дверь просто пройдёт мимо и в стену всё равно стукнет.

Три ошибки расположения

Почти все промахи с местом стопора сводятся к трём типовым. Все три — про то, что упор оказался не на дуге движения края полотна.

Ошибка	Что видно	Почему не работает
Мимо дуги	Стопор в стороне, дверь проходит рядом	Край полотна физически не касается упора
Не с той стороны	Упор там, куда дверь не открывается	Полотно уходит в противоположную сторону
Слишком близко к петлям	Упор у косяка, дверь давит сильно	Короткое плечо рычага, крепёж вырывает

Вторая строка — самая обидная и самая частая на картинках и в жизни: дверь открывается от стопора, то есть упор поставили в место, где полотно вообще не ходит. Сколько ни толкай — не сработает, потому что дверь уезжает в другую сторону.

Почему стопор не срабатывает — дверь до него не достаёт?

Значит, он стоит не на дуге распаха. Частая ошибка: упор посадили там, где «вроде за дверью», но дверь открывается в другую сторону от этой точки или проходит мимо неё по своей дуге. Полотно движется строго по окружности вокруг петель — если стопор не лежит на этой окружности, край двери его физически не касается, сколько ни толкай. Проверяется за секунду: медленно ведёте дверь рукой и смотрите, проходит ли её нижний край ровно над стопором. Не проходит — точку выбрали неправильно, надо переставить на траекторию.

Как найти точку за минуту

Считать радиусы и углы не нужно — точку показывает сама дверь. Порядок такой:

Распахните дверь ровно на тот угол, на котором она должна замирать, и придержите.
Посмотрите на край с ручкой: где над полом оказался дальний от петель угол полотна — там и точка.
Отметьте её карандашом прямо в щель под дверью, пока полотно в этом положении.
Проверьте дугу: медленно проведите дверь рукой — её край должен пройти ровно над отметкой.
Уведите от прохода: сместите точку к плинтусу или к полотну, но не к петлям, и только потом сверлите.

Как понять, на каком расстоянии от петель ставить стопор?

Расстояние от оси петель до стопора равно ширине двери — потому что стопор ловит именно дальний край полотна, а он отстоит от петель как раз на ширину створки. Проще не мерить рулеткой, а сделать вживую: распахните дверь на тот угол, на котором она должна замирать, и придержите. Там, где над полом оказался нижний угол полотна с ручкой, и есть точка. Отметьте её карандашом прямо через приоткрытую щель под дверью, затем сверлите. Это надёжнее любых расчётов, потому что учитывает и порог, и кривизну стен.

Расстояние от петель до стопора = ширина двери

Если хочется цифры для прикидки: стопор ловит дальний край полотна, а он отстоит от оси петель ровно на ширину створки. Дверь 90 см — значит и точка упора будет примерно в 90 см от линии петель, по дуге. Это не для того, чтобы отмерять рулеткой (кривизна стен и порог всё равно внесут поправку), а чтобы сразу понять: место у петель — неправильное, стопору положено быть у противоположного, ручечного края.

Точка для каждого типа упора

Дуга — общий закон, но у разных упоров своя привязка к ней.

Тип упора	Где точка	На что смотреть
Напольный	На полу под краем полотна с ручкой, в конце распаха	Нижний угол двери проходит над стопором
Настенный	На стене, куда прилетает ручка, на её высоте	Ручка касается упора первой, стена капитальная
Магнитный	Две части напротив друг друга при открытой двери	Планки совпадают по высоте и по дуге

Напольный держит удар снизу и требует прочного пола — как его закрепить, чтобы не вырвало, разобрано в материале про напольный стопор двери. Настенный переносит упор со сквозняка на стену — детали в статье про настенный стопор. Магнитный не столько тормозит, сколько удерживает открытую дверь; про его логику — в материале про магнитный фиксатор.

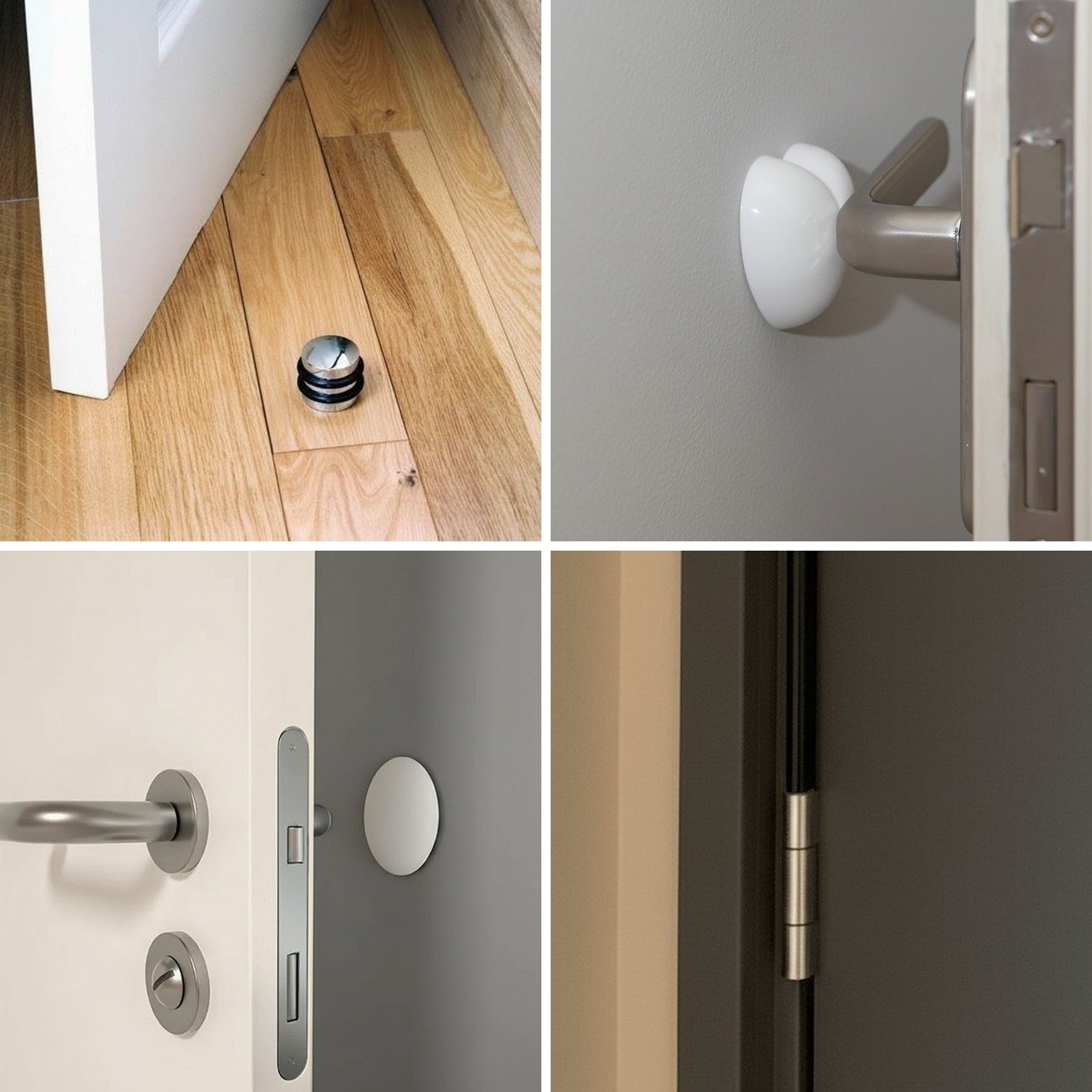

Три расположения упора: напольный под краем полотна, настенный на уровне ручки, магнитный из двух совпадающих частей — Один закон дуги, три привязки: напольный ловит край полотна снизу, настенный принимает ручку в стену, магнитный сводит две части напротив друг друга.

Приезжаю, человек ругается на стопор — мол, брак, дверь мимо проходит. А он его поставил там, где ему удобно было сверлить, у самого косяка. Беру дверь, медленно веду — показываю, где реально идёт её край. Переставляем упор на эту линию, и всё, дверь встаёт как влитая. Стопор был нормальный, место было неправильное. из практики выездов

Что проверить перед сверлением

Перед тем как взять перфоратор, ответьте себе на три вопроса: в какую сторону открывается дверь, где оказывается её край с ручкой в конце хода и проходит ли будущий стопор ровно под этим краем. Если хоть на один ответ «не уверен» — не сверлите, а ещё раз проведите полотно рукой и посмотрите на дугу. Точка у стопора одна, и она видна глазами, стоит только открыть дверь и посмотреть, где ходит её край. Сомневаетесь в основании или в типе упора под тяжёлую дверь — замерщик определит место и поставит так, чтобы полотно доходило мягко.

Частые вопросы

Можно ли поставить стопор ближе к петлям, чтобы не мешал на проходе?

Технически дверь его коснётся, но держать он будет плохо. Чем ближе к петлям, тем короче плечо рычага и тем большая сила приходится на крепёж: та же дверь давит на близкий к петлям стопор куда сильнее, чем на дальний, и вырывает его быстрее. Кроме того, у петель полотно проходит низко и близко к косяку — стопору там тесно. Правильнее оставить упор у края с ручкой, где рычаг длинный и удар мягче, а от линии шага увести его смещением к плинтусу, а не приближением к петлям.

Куда ставить настенный стопор по высоте и месту?

На стену, в которую дверь летит ручкой, ровно в ту точку, куда приходит ручка или край полотна на полном распахе. По высоте — на уровне ручки или чуть выше, чтобы упор принимал удар в самое выступающее место. Логика та же дуга, только теперь смотрят не на пол, а на стену: распахивают дверь до касания стены, отмечают, где её коснулась ручка, и туда крепят упор с резиновой шляпкой. Важно, чтобы под точкой была капитальная стена, а не гипсокартон, иначе упор вырвет вместе с куском листа.

Как расположить магнитный фиксатор, чтобы половинки совпали?

У магнитного фиксатора две части: одна на полу или стене, вторая на полотне, и они должны встретиться точно напротив друг друга в момент, когда дверь открыта на нужный угол. Сначала распахивают дверь до нужного положения, прикладывают ответную планку к низу полотна и отмечают, затем напольную часть ставят строго под ней, на той же дуге. Если половинки разъедутся хоть на пару сантиметров по высоте или в сторону, магнит не схватит и дверь не зафиксируется. Поэтому размечают обе части за один заход, при открытой двери.

С какой стороны двери ставить стопор — куда она открывается?

Со стороны, в которую дверь распахивается, и в конце её хода. Сначала определите, куда идёт полотно и что оно бьёт: если ручкой в стену — стопор нужен там, у этой стены или на полу под краем полотна. Стопор всегда стоит там, где полотно проходит и куда долетает, а не там, где его нет. Отсюда и главная проверка: откройте дверь и посмотрите, где оказывается её свободный край в крайнем положении. Эта точка и есть место для упора. Ставить стопор со стороны петель или там, где дверь вообще не ходит, бесполезно.
