Нажимной гарнитур на входную дверь: как устроена ручка с механизмом и что в ней ломается

Нажимную ручку замечаешь, только когда она перестаёт работать: рычаг провис, не поднимается сам, защёлка залипает и дверь не закрывается с первого раза. До этого момента гарнитур просто открывает дверь одним движением, и о его устройстве никто не думает. А устройство простое, и понимать его стоит — тогда при поломке вы меняете копеечную деталь, а не весь комплект, и при покупке берёте то, что встанет на вашу дверь и переживёт её.

Как он устроен

Внутри нажимного гарнитура работают три детали. Первая — четырёхгранный штифт, его называют квадратом: он проходит сквозь полотно и входит в защёлку замка. Вторая — возвратная пружина: она держит рычаг в горизонтали и поднимает его обратно после нажатия. Третья — сама пара рычагов с накладками. Когда вы давите на ручку, квадрат поворачивается, защёлка втягивает язычок, дверь открывается. Отпускаете — пружина возвращает всё в исходное. Весь механизм рассчитан на десятки тысяч нажатий, и живёт он ровно до тех пор, пока держит пружина и не разбит квадрат.

Две схемы монтажа: планка и розетка

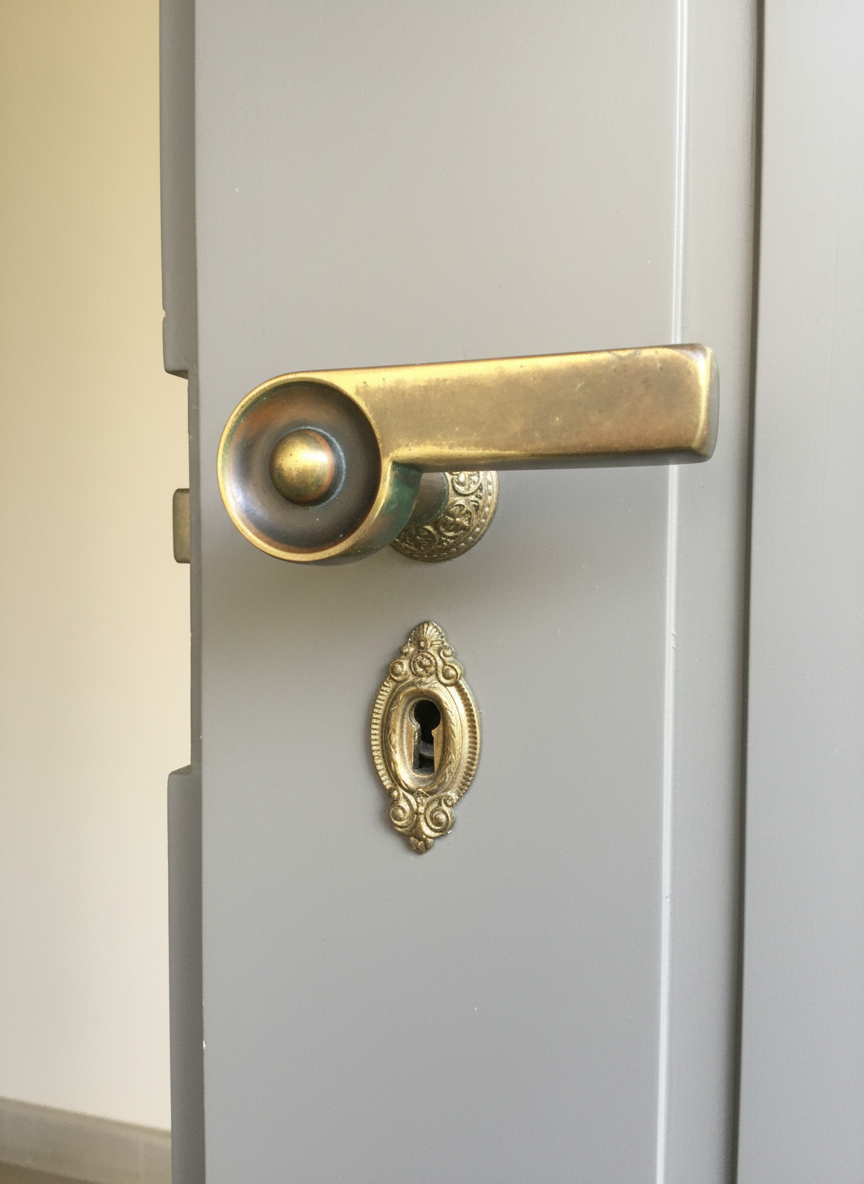

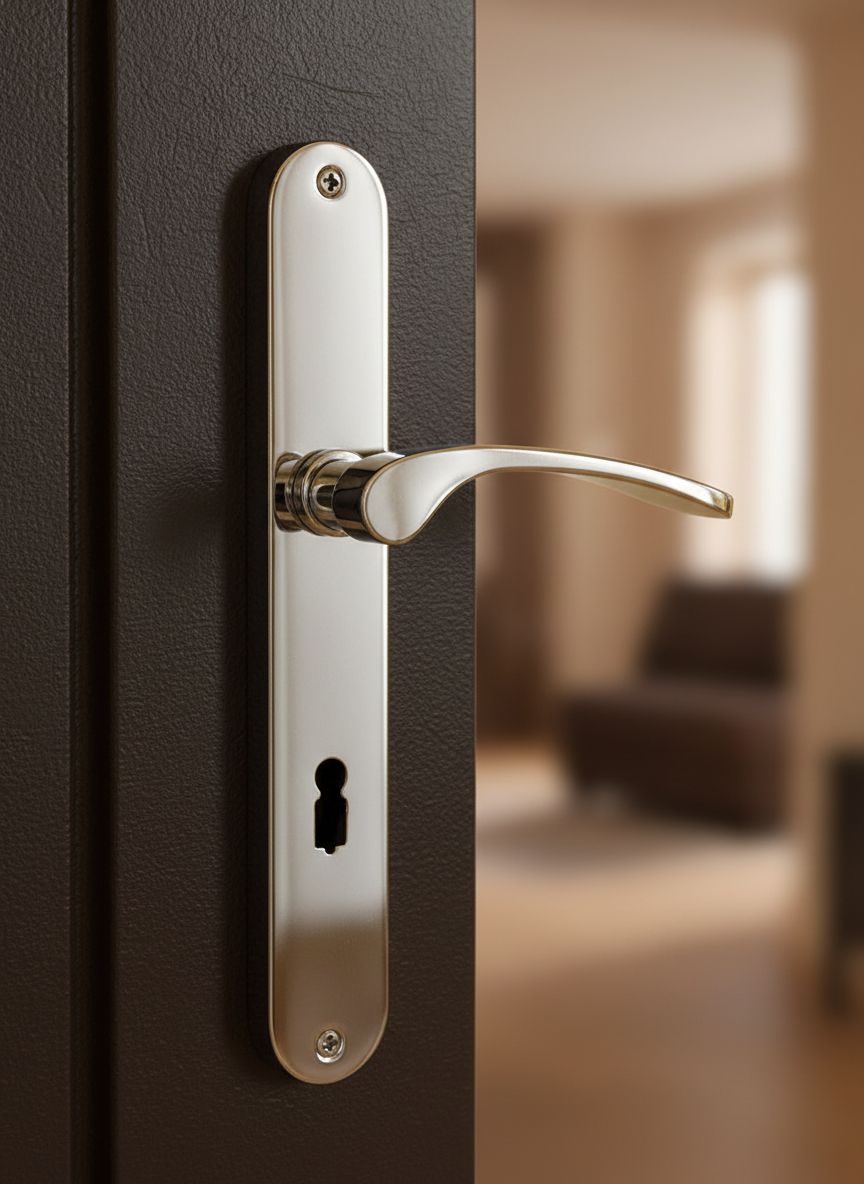

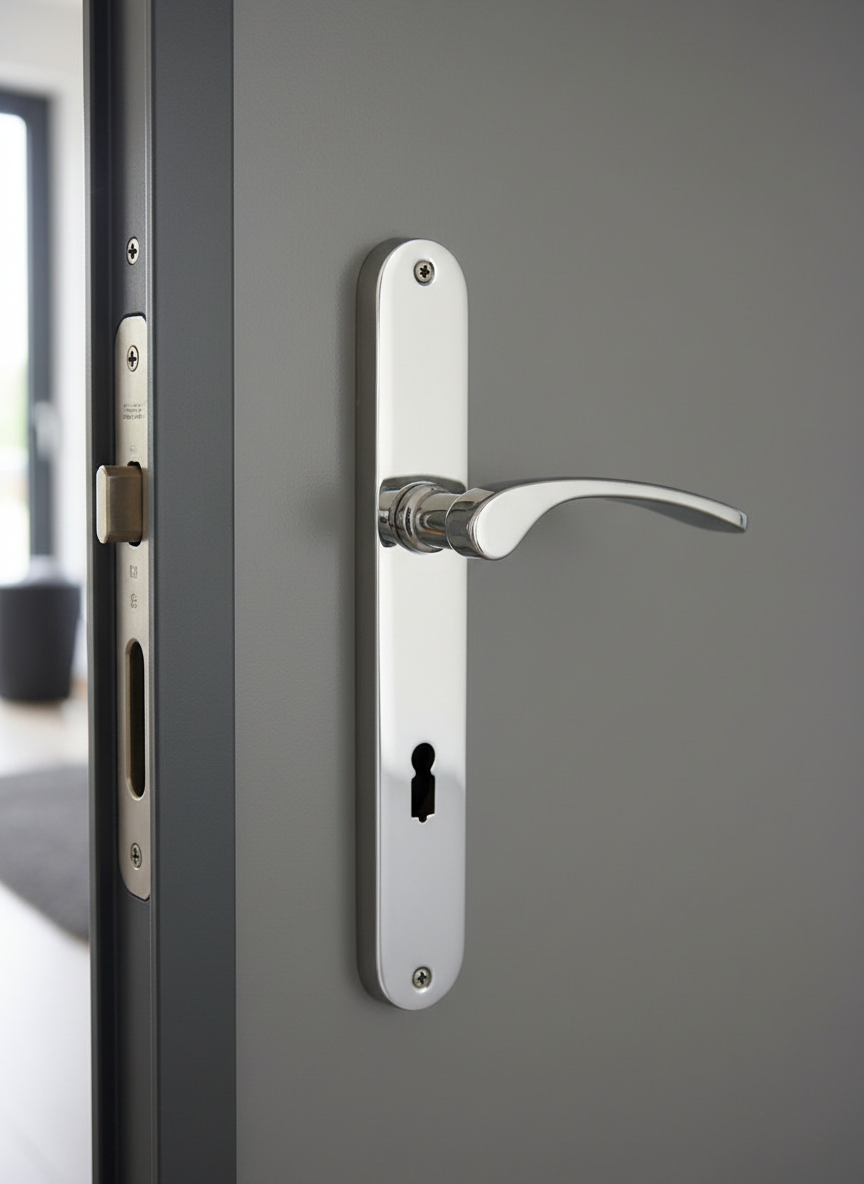

Гарнитур крепят на полотно двумя способами. На планке — это длинная накладка, которая одной пластиной закрывает и ручку, и цилиндр замка. На розетке — маленькая накладка только под ручку, а под ключ идёт отдельная. Планка проще в установке и прикрывает больше: старые отверстия, следы прежнего крепежа. Розетка выглядит современнее и даёт развести ручку и замок свободно, но требует аккуратной разметки. На тяжёлые входные двери чаще ставят планочный вариант — он жёстче держится за счёт длины.

Сторона и межосевое: что замерить до покупки

Две вещи, из-за которых гарнитур не встаёт на дверь. Первая — сторона. Рычаг ставится под левую или правую дверь, смотря где петли и куда открывается полотно. Многие ручки универсальные, рычаг перекидывается при монтаже, но фигурные бывают строго односторонними. Вторая — межосевое расстояние: промежуток между осью ручки и осью цилиндра на планке. На входных дверях это обычно 85 мм, реже 62 или 92. Возьмёте планку с другим межосевым — отверстия не совпадут с замком. Поэтому до покупки замерьте расстояние между ручкой и ключом на своей двери и уточните сторону.

Что ломается и что менять

Гарнитур почти никогда не умирает целиком. Ломаются две детали, и обе меняются по отдельности.

1. Рычаг провис, не встаёт в горизонталь сам — устала возвратная пружина. Меняется пружина в механизме ручки, не весь гарнитур.
2. Ручка крутится вхолостую, защёлку не тянет — облизался квадрат по граням. Ставится новый квадрат нужной толщины.
3. Защёлка залипает, язычок уходит с усилием — часто дело не в ручке, а в самой защёлке замка, её смотрят отдельно.
4. Люфт всей ручки, стучит на накладке — ослабли винты крепления, подтягивают под накладкой.

Материал под вход

Если гарнитур стоит изнутри тёплого тамбура, подойдёт даже ЦАМ. Но как только ручка выходит на холод — на улицу, на неотапливаемую лестницу, — берите нержавеющую сталь или латунь. ЦАМ на морозе трескается по тонким местам, а у нажимной ручки тонкое место — шейка рычага, куда приходится вся нагрузка при нажатии. Ещё смотрите на квадрат: 8 мм для входной двери надёжнее тонкого, и на пружину — у хорошего гарнитура рычаг возвращается чётко, без вялого провисания.

Половина вызовов «ручка сломалась» — это провисшая пружина. Человек уже присмотрел новый гарнитур, а по факту меняешь пружинку за пять минут, и рычаг снова щёлкает как новый. Второе по частоте — облизанный квадрат на дешёвых ручках: крутится, а защёлку не берёт. Ставишь квадрат потолще, и проблема уходит. Целиком гарнитур снимаю редко, обычно когда хотят сменить вид. из практики выездов

Коротко о выборе

Нажимной гарнитур ставят туда, где дверь открывают часто и хотят делать это одним движением — обычно изнутри входной двери. Берите квадрат 8 мм, нержавейку или латунь на холод, проверяйте сторону и межосевое под свой замок. А если рычаг однажды провиснет — не спешите за новым, скорее всего дело в пружине. Что ставить снаружи, где механизм только мешает, разобрано в материале про стационарную ручку, а общий обзор всех видов — в статье про виды ручек для входной двери.
