Ответная планка замка: почему ригель не попадает и как это исправить самому

Если коротко

Ригель не попадает в планку по одной из пяти причин: просела дверь на петлях, сместилась планка, повело коробку, дверь не дожимается из-за уплотнителя, разболтался замок. Прежде чем пилить планку — продиагностируйте: намажьте торец ригеля мелом, прикройте дверь, посмотрите след. Выше или ниже отверстия — чаще петли, вбок — коробка или планка. Планку подгоняют напильником или дремелем, расширяя отверстие в нужную сторону до зазора 1-2 мм. Но если виноваты петли — сначала их, иначе будете пилить снова.

Сначала диагностика → пометьте ригель мелом

Дверь перестала запираться легко: ключ приходится проворачивать с усилием, а иногда ригель вообще упирается и не идёт. Первое желание — рассверлить ответную планку побольше, чтобы ригель влез. Иногда это правильно, а иногда так вы маскируете просевшие петли, и через месяц дверь встанет ещё ниже. Поэтому начнём не с напильника, а с диагностики: куда именно бьёт ригель.

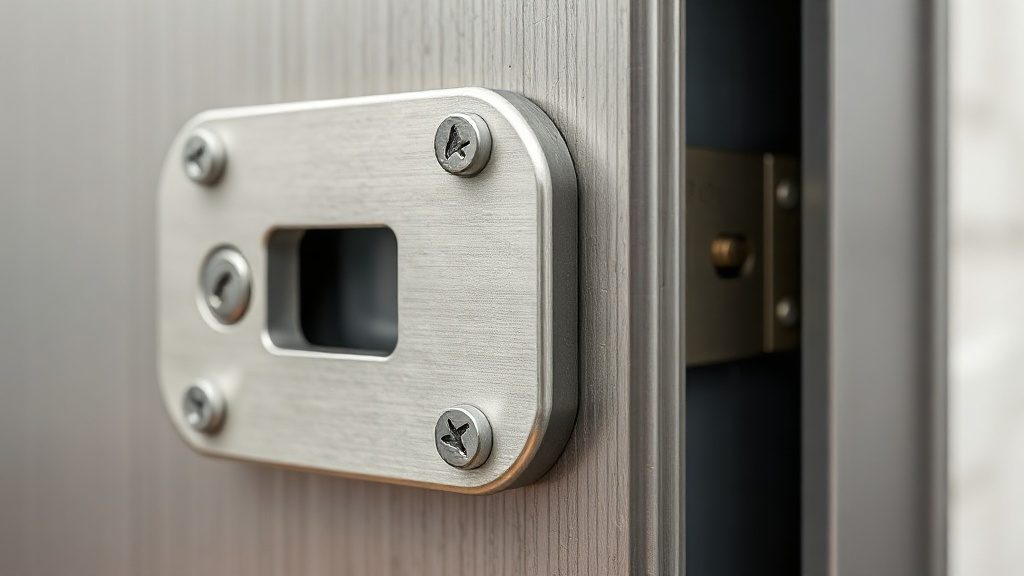

Стальная ответная планка замка на металлической дверной коробке с прямоугольным отверстием под ригель — Ответная планка на коробке. В её отверстия входят ригели и язычок. Смещение на 2-3 мм — и запирание уже идёт туго.

Диагностика мелом: куда бьёт ригель

Это тот приём, который экономит вам час догадок. Инструмент — кусок мела, маркер или зубная паста.

Выдвиньте ригель (или поймайте язычок), намажьте его торец мелом или маркером.
Аккуратно прикройте дверь до касания планки, не запирая.
Откройте и посмотрите, где остался след — на самой планке, выше, ниже или сбоку от отверстия.
По следу определите направление смещения и его причину.

Пять причин и что делать по каждой

След ригеля	Причина	Что делать
Бьёт ниже отверстия	Просела дверь на петлях	Отрегулировать/поднять петли, потом проверить снова
Бьёт выше отверстия	Дверь приподнята, реже перетянуты петли	Регулировка петель по высоте
Смещён вбок, к улице или в комнату	Повело коробку или сдвинулась планка	Проверить крепёж планки, при необходимости подвинуть или пилить
Не доходит до планки	Дверь не дожимается: уплотнитель, мусор, притвор	Проверить уплотнитель и притвор, а не планку
Выходит под углом, люфтит	Разболтался замок	Подтянуть крепёж замка, проверить корпус

Не начинайте с напильника

Если ригель бьёт ниже отверстия из-за просевших петель, а вы просто расширите планку вниз — замок заработает, но полотно продолжит опускаться, начнёт тереть короб снизу, и планку придётся пилить снова, уже сильнее. Порядок правильный: сначала вернуть полотно на место регулировкой петель, и только оставшееся расхождение убирать подгонкой планки. Как поднять дверь — в материале про регулировку петель при провисании.

Стальной ригель замка выдвинут из торца двери в сторону ответной планки на коробке — Ригель должен входить в отверстие планки на всю глубину с небольшим зазором, а не упираться краем.

Как подогнать планку своими руками

Когда петли и коробка в норме, а ригель всё равно чуть не совпадает — можно подгонять планку. Смещение до 1-3 мм убирается расширением отверстия.

Определите по следу мелом, в какую сторону не хватает.
Круглым напильником, надфилем или дремелем с абразивной насадкой спилите край отверстия в эту сторону.
Снимайте металл понемногу, каждый раз проверяя, входит ли ригель.
Добейтесь свободного хода с зазором 1-2 мм, снимите заусенцы.
Если планку нужно сдвинуть целиком, рассверлите крепёжные отверстия чуть шире и переставьте на 2-3 мм.

Когда планку надо менять, а не пилить

Достаточно подгонки

Смещение 1-3 мм, планка целая
Крепёж держит, металл не разбит
Ригель входит, просто край мешает

Нужна новая планка

Планка вырвана или погнута после удара
Разбита коробка в месте крепления
Нужна усиленная планка с глубоким креплением от отжима
Крепёж держится в тонком наличнике, а не в коробе

Если после всех проверок дверь так и не закрывается нормально или замок клинит, дело уже не только в планке — смотрите отдельные разборы этих проблем.

Хозяин жаловался, что дверь стало трудно запирать, и сам расточил ответную планку болгаркой на полсантиметра вниз. Замок заработал, но через два месяца дверь начала цеплять порог и снова не запиралась. Приехал — петли просели на 6 мм, полотно ушло вниз. Подняли петли, полотно вернулось, а разбитая планка теперь болталась и её пришлось менять. Пять минут диагностики мелом сэкономили бы ему и планку, и вторую переделку. из практики выездов

Частые вопросы

Что такое ответная планка замка?

Ответная планка — это металлическая пластина с отверстиями, закреплённая на дверной коробке напротив замка. В её отверстия входят ригели (засовы) и язычок-защёлка замка, когда дверь запирается. Планка принимает на себя нагрузку при попытке отжать дверь и точно направляет ригели. Если планка смещена относительно замка хотя бы на пару миллиметров, ригель начинает упираться в её край, дверь запирается туго или не запирается вовсе. По сути это ответная часть замка, без которой запирание невозможно.

Почему ригель не попадает в ответную планку?

Причин пять. Первая — просела дверь на петлях, полотно опустилось и ригель бьёт ниже отверстия. Вторая — планка сместилась или разболталась крепёж. Третья — повело коробку, чаще после усадки дома или неправильной установки. Четвёртая — распух уплотнитель или мусор в притворе, дверь не дожимается до конца. Пятая — сам замок разболтался и ригель выходит под углом. Чтобы понять, что именно, пометьте торец ригеля мелом или маркером, прикройте дверь: по следу на планке сразу видно, куда он бьёт — выше, ниже или вбок.

Как понять, виновата планка или петли?

Диагностика простая. Пометьте выступающий ригель мелом и аккуратно прикройте дверь до касания. Отметина на планке или рядом покажет смещение. Если след ровно напротив отверстия, но чуть выше или ниже — чаще просела дверь на петлях, и правильнее поднять полотно регулировкой петель, а не пилить планку. Если след смещён вбок, к улице или в комнату — повело коробку или разболталась планка. Если ригель вообще не доходит до планки — дверь не дожимается, ищите причину в уплотнителе или притворе. Пилить планку стоит только когда петли и коробка в порядке.

Как подогнать ответную планку самому?

Если смещение небольшое, 1-3 мм, отверстие в планке расширяют в нужную сторону. Снимите планку или работайте на месте: круглым напильником, надфилем или дремелем с абразивной насадкой аккуратно спилите край отверстия туда, куда бьёт ригель. Снимайте металл понемногу и постоянно проверяйте, вставляя ригель. Когда ригель начал входить свободно с зазором 1-2 мм, остановитесь и снимите заусенцы. Если планку нужно сдвинуть целиком, рассверлите её крепёжные отверстия чуть шире и переставьте на 2-3 мм, затем затяните.

Какой зазор должен быть у язычка в планке?

Язычок-защёлка должен входить в своё отверстие свободно, с небольшим зазором около 1-2 мм, и полностью выходить обратно при повороте ручки. Если зазор нулевой, язычок трётся о край, дверь защёлкивается туго и с щелчком-скрипом. Если зазор слишком большой, дверь люфтит в притворе и дребезжит. Правильный зазор — когда дверь закрывается от лёгкого толчка, язычок сам защёлкивается, а полотно не болтается. Ригели силового замка тоже должны входить в планку на всю глубину, а не краем.

Можно ли просто передвинуть планку вместо регулировки петель?

Иногда можно, но это лечение симптома. Если дверь просела и вы просто расширили отверстия в планке под новое положение ригеля, замок заработает, но полотно продолжит опускаться дальше, будет тереть о короб снизу, и через время планку придётся пилить снова. Правильный порядок такой: сначала проверить и отрегулировать петли, вернуть полотно в проектное положение, и только если ригель всё равно немного не совпадает — подогнать планку. Планку двигают, когда петли и геометрия в норме, а расхождение осталось из-за допуска.

Что делать, если ответная планка вырвана или разбита?

Вырванная планка — частый след попытки взлома или сильного удара. Ставить на место разбитую нельзя: она уже не держит нагрузку. Нужна новая планка того же типа под ваш замок, желательно усиленная, с длинными крепёжными лапами, которые заводят вглубь коробки и крепят на длинные саморезы или анкеры, а не в тонкий металл наличника. Если коробка в месте планки разбита, её укрепляют пластиной или ремонтируют. Усиленная ответная планка с глубоким креплением заметно повышает стойкость двери к отжиму.
