Размеры дверной ручки и межосевое расстояние: почему новая ручка не встаёт на старые отверстия

Обычная история: человек снял в магазине красивую ручку, привёз домой, приложил к двери - а отверстия не совпадают. Планка легла криво, цилиндр упёрся в металл, винты попадают в пустоту. Ручку купили, а поставить нельзя. Причина почти всегда одна: не совпал размер. У дверной ручки их несколько, и каждый решает свою задачу. Разберём, что такое межосевое расстояние и backset, чем 85 мм отличается от 62, где прячется квадрат шпинделя, и как снять все размеры рулеткой, чтобы в магазине не гадать.

Межосевое расстояние - главная цифра планки

Ручка на входной двери чаще всего идёт планкой: сверху отверстие под квадрат самой ручки, снизу - окно под цилиндр замка или под барашек-фиксатор. Расстояние между центрами этих двух отверстий и есть межосевое. Меряют его от оси до оси, отсюда название. Для входных дверей самое частое значение - 85 мм, под него выпускают большую часть планок. Реже попадаются 62, 70 и 92 мм: их ставят на отдельные модели замков и на импортную фурнитуру. Если у новой планки межосевое не совпадёт со старым, беда очевидна сразу - окно под цилиндр окажется левее или правее готового отверстия в полотне, и личинка просто не пройдёт сквозь дверь.

Проверять межосевое надо не по внешнему виду планки, а рулеткой. Две ручки могут выглядеть одинаково, а разница в 7 мм между 85 и 92 сделает одну из них негодной для вашей двери. Поэтому цифру снимают со старой планки или с врезанного механизма, а потом ищут ручку ровно с таким же значением.

Backset - насколько глубоко сидит ручка

Второй размер, который путают с межосевым, - backset, или бэксет. Это расстояние от кромки полотна (от торца двери, куда врезан замок) до центра квадрата ручки. Backset показывает, насколько глубоко от края двери находится сам механизм, и задаёт его врезной замок или защёлка. Для врезных ручек ходовые значения - 60, 70 и 85 мм. Планка ручки садится поверх врезанного механизма, и её квадрат должен точно попасть в квадратное гнездо этого механизма. Промахнётесь с backset - квадрат шпинделя не войдёт в гнездо, ручка либо не наденется вообще, либо будет проворачиваться вхолостую, не двигая язычок.

Backset и межосевое - разные вещи, и мерить их надо по-разному. Межосевое снимают вдоль планки, между двумя отверстиями. Backset - поперёк, от торца полотна вглубь двери до оси квадрата. Одну ручку можно взять с правильным межосевым, но неверным backset, и она всё равно не встанет. Поэтому оба размера фиксируют отдельно.

Квадрат шпинделя и длина стержня

Ручки с двух сторон двери связывает квадратный стержень - шпиндель. Он проходит сквозь полотно и механизм, и когда ручку опускают, поворачивает язычок. У шпинделя два параметра: сечение квадрата и длина. Сечение почти всегда 8 мм - это стандарт для подавляющего большинства гарнитуров. Реже, на старых и бюджетных ручках, встречается 7 мм. Разница в один миллиметр кажется мелочью, но именно она даёт болтающуюся ручку: 7-миллиметровый стержень в 8-миллиметровом гнезде проворачивается с люфтом, и ручка начинает висеть.

Длина шпинделя зависит от толщины полотна. Стержень должен пройти дверь насквозь, вставиться в механизм и выступить с обеих сторон ровно настолько, чтобы обе ручки сели на квадрат. На тонкой двери длинный шпиндель торчит и не даёт ручке притянуться, на толстой короткий не достаёт до второй ручки. Обычно шпиндель идёт с запасом, и лишнее отпиливают по месту. Но чтобы понять, хватит ли длины, толщину двери меряют заранее.

Диаметр посадки под цилиндр

Если планка ставится в паре с цилиндровым замком, важен диаметр отверстия под личинку - цилиндр. В полотне под цилиндр сверлят круглое окно, и накладка ручки должна встать так, чтобы её отверстие совпало с этим окном по диаметру и по положению. Типовой диаметр посадки - около 22 мм, но встречаются и другие значения, особенно на импортных замках. Если диаметр не совпадёт, цилиндр либо не пройдёт, либо будет болтаться в слишком широком отверстии, а накладка не закроет зазор. Этот размер меряют по отверстию в полотне или по самому цилиндру старого замка.

Как замерить размеры перед покупкой

Снять все размеры проще, если аккуратно демонтировать старую ручку. Тогда видно и планку с двумя отверстиями, и врезанный механизм, и торчащий шпиндель. Меряют обычной рулеткой или линейкой, а квадрат шпинделя удобнее штангенциркулем. Порядок такой.

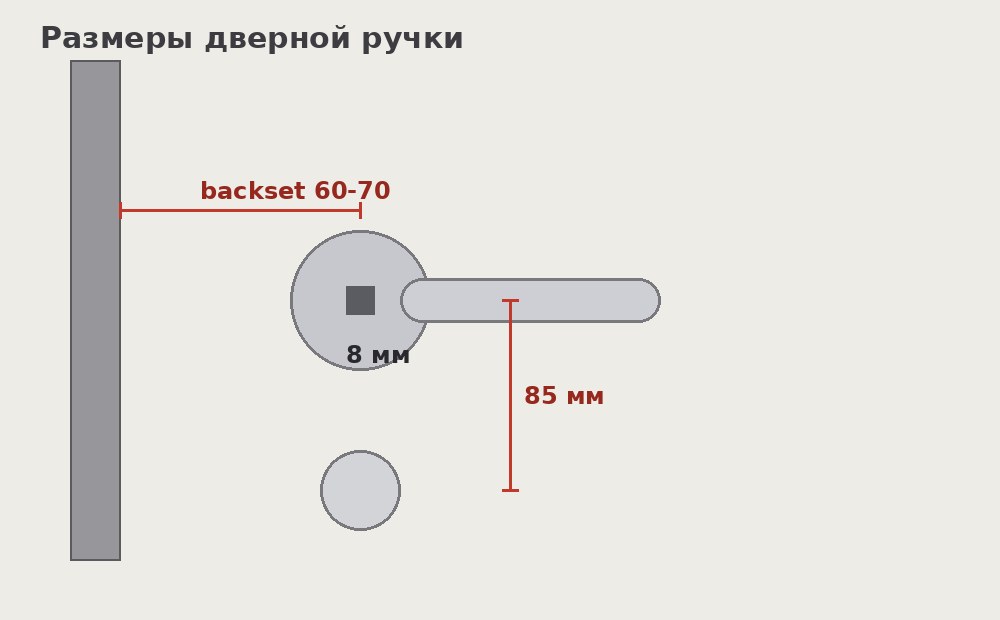

1. Замерьте межосевое расстояние на планке: от центра отверстия под квадрат ручки до центра отверстия под цилиндр или фиксатор. Ходовое значение 85 мм, реже 62, 70 или 92 мм.
2. Снимите backset: от кромки полотна до центра квадрата ручки. Для врезных ручек это чаще 60, 70 или 85 мм.
3. Измерьте квадрат шпинделя по сечению стержня - почти всегда 8 мм, реже 7 мм на старых гарнитурах.
4. Замерьте диаметр посадки под цилиндр по отверстию в полотне или по старой личинке - обычно около 22 мм.
5. Зафиксируйте толщину полотна: по ней подбирают длину шпинделя, чтобы обе ручки плотно сели на квадрат.

Почему промах даёт болтающуюся ручку

Каждый неверный размер выдаёт себя по-своему. Тонкий квадрат шпинделя (7 мм вместо 8) - ручка проворачивается с люфтом и со временем начинает висеть. Неправильный backset - квадрат не до конца входит в гнездо механизма, ручка качается и не двигает язычок как надо. Несовпавшее межосевое - планку удаётся притянуть только на часть винтов, остальные попадают в пустоту, и накладка гуляет. Слишком длинный шпиндель на тонкой двери не даёт ручкам стянуться, и болтаются обе. А если промахнуться с backset сильно, язычок вообще уходит мимо ответной планки на коробке, и дверь перестаёт защёлкиваться.

Половина возвратов ручек - из-за межосевого. Приносят планку, а у неё 92 вместо 85, и цилиндр не попадает в отверстие. Всегда прошу перед магазином снять старую ручку и продиктовать мне четыре цифры: межосевое, backset, квадрат и толщину двери. С этими цифрами беру то, что встанет без переделок. Рассверливать металл под чужую планку не берусь - испортить дверь легко, а красоты это не добавит. из практики выездов

Коротко о подборе

Ручка встаёт на место, когда совпадают все размеры сразу, а не только внешний вид. Снимите старую, замерьте межосевое на планке, backset от кромки, сечение квадрата шпинделя и диаметр посадки под цилиндр, плюс толщину полотна. С этими цифрами в магазине берёте планку с тем же межосевым и backset, и она сядет без переделок. Что вообще бывает и как это сочетать - в обзоре видов ручек для входной двери. Как выбрать саму ручку под уличную дверь, разобрано в материале про дверную ручку для входной двери. А если ручка уже стоит и висит, смотрите, почему болтается ручка входной двери и как её подтянуть.
