Рёбра жёсткости входной двери: почему тонкий лист с ними держит удар лучше толстого без них

Если коротко

Рёбра жёсткости - стальные профили внутри полотна, приваренные к листу и раме. Они не дают листу гнуться, держат дверь от отжима и гасят звон. Вертикальные рёбра работают против отгиба полотна, горизонтальные - против вибрации и в зоне замка; в хорошей двери есть и те, и другие. Делают их из гнутого П-профиля, профильной трубы или уголка. Лист 1,5 мм с частым каркасом жёстче, чем 2,5 мм пустой. Заодно рёбра делят полость на карманы, где плотно держится утеплитель.

Смотрите сразу → чем делают рёбра и что каждое даёт

Возьмите крышку от большой консервной банки и надавите в центр - она играет, продавливается, звенит. Ровно так же ведёт себя стальной лист двери, если внутри полотна пусто. Именно поэтому дверь измеряют не только толщиной металла: голый лист даже в 2,5 мм гнётся руками, а тонкий лист с частой сеткой профилей внутри держит форму намертво. Эти профили и есть рёбра жёсткости - скелет двери, о котором в магазине говорят реже, чем о толщине стали, а зря.

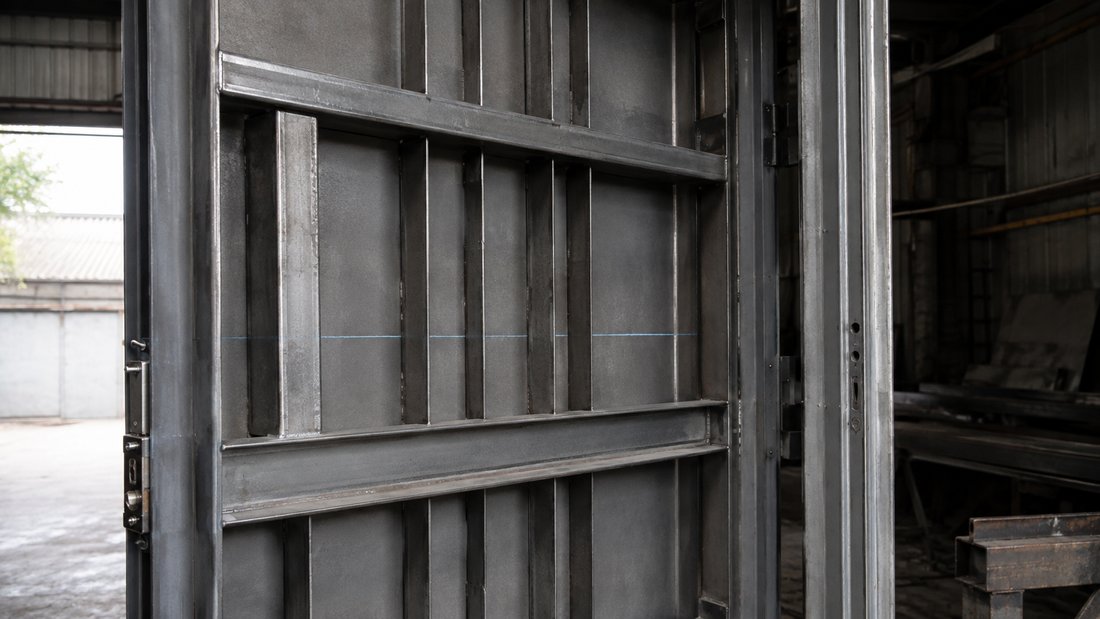

Каркас входной двери в разборе: наружный стальной лист и приваренные к нему вертикальные и горизонтальные рёбра жёсткости — Внутренний каркас двери без наружной облицовки. Видны вертикальные рёбра от порога до верха и поперечина в зоне замка - вместе они превращают гибкий лист в жёсткую панель.

Что делает ребро и зачем оно нужно

Ребро жёсткости - это профиль, приваренный к листу полотна и к периметру рамы. Оно работает на изгиб всей высотой: пока лист в пару миллиметров гнётся от лёгкого нажатия, профиль высотой 20-40 мм сопротивляется прогибу в десятки раз сильнее. У ребра три работы, и все касаются того, зачем дверь вообще ставят.

Первое - жёсткость полотна: дверь не играет, когда её толкают или бьют плечом, не ходит волной и плотно ложится в притвор. Второе - сопротивление отжиму. Классический взлом дешёвой двери начинается с монтировки в щель у коробки: полотно отгибают дугой, чтобы ригели замка вышли из ответных планок. Вертикальные рёбра не дают двери выгнуться, и рычагу не за что взяться. Третье - гашение вибрации и звона: пустая дверь гудит при хлопке, а каркас разбивает колебания на короткие секции, и полотно закрывается с глухим коротким звуком.

Что такое рёбра жёсткости в двери?

Это металлические профили внутри дверного полотна, приваренные к листу и к каркасу-раме. Стальной лист сам по себе гнётся, как крышка от консервной банки: нажал в центр, и он играет. Ребро жёсткости не даёт листу прогибаться, потому что работает на изгиб всей своей высотой. Обычно рёбра идут от одной стороны рамы до другой и делят внутреннее пространство двери на секции. Именно они превращают гибкий лист в жёсткую панель, которая держит форму под нагрузкой.

Вертикальные против горизонтальных

Рёбра ставят в двух направлениях, и это не вопрос вкуса - они держат разные нагрузки. Вертикальные идут от порога до верха, горизонтальные связывают лист поперёк. Хорошая дверь совмещает и те, и другие; спор «что важнее» встаёт только когда экономят и ставят одно.

Вертикальные рёбра

Держат полотно от прогиба по высоте, дверь не ходит волной
Главная защита от отжима: не дают выгнуть дверь дугой монтировкой
Работают на всю высоту полотна, распределяют удар в дверь
Создают вертикальные карманы, куда удобно закладывать утеплитель плитами

Горизонтальные рёбра

Гасят вибрацию и звон, дверь не гудит при хлопке
Усиливают зону замка: поперечина не даёт вырвать замок отжимом
Связывают вертикальные рёбра между собой в жёсткую сетку
Держат лист поперёк, но против отгиба дуги работают слабее

Логика простая: вертикали не дают дверь отогнуть и вскрыть, горизонтали отвечают за тишину, ровный притвор и защиту замка. Полотно с двумя-тремя вертикальными профилями и поперечиной на уровне замка держится совсем иначе, чем с одним ребром посередине. Усиление замковой зоны важно не меньше самого замка: подробнее в материале о классах взломостойкости, где видно, что взлом чаще идёт через отжим полотна, а не через сам механизм.

Вертикальные или горизонтальные рёбра лучше?

Они решают разные задачи, поэтому в хорошей двери есть и те, и другие. Вертикальные рёбра, от порога до верха, держат полотно от прогиба и работают против отжима: когда дверь пытаются отогнуть от коробки монтировкой, именно они не дают ей выгнуться дугой. Горизонтальные рёбра гасят вибрацию и звон, связывают лист поперёк и усиливают зону замка. Если ставить что-то одно, для входной двери вертикальные важнее, но связка вертикали плюс поперечина в районе замка работает намного лучше.

Чем делают рёбра: профиль, труба, уголок

Материал ребра решает, сколько жёсткости получит дверь за деньги и вес. Три варианта встречаются чаще всего, у каждого своя ниша.

Тип ребра	Что даёт	Минус
Гнутый П-профиль из листа	Дёшево, варится по всей длине к полотну, готовые карманы под утеплитель	Жёсткость ниже трубы, тонкий профиль сам может играть
Профильная труба 20×20 / 40×20	Максимальная жёсткость и стойкость на кручение, лучший вариант для зоны замка	Дороже и тяжелее, требует хорошей проварки узлов
Стальной уголок 25×25 / 40×40	Жёстче листового профиля, дешевле трубы, простой в сборке	Варится одной полкой, работает несимметрично, слабее на кручение

На бюджетных дверях весь каркас нередко из одного тонкого гнутого профиля: чтобы лист не хлопал, хватает, против серьёзного отжима - нет. На дверях с претензией на защиту в силовых местах, вдоль замковой стойки и по периметру, ставят профильную трубу, а остальное добирают П-профилем ради утеплительных карманов. Уголок - компромисс, когда трубы жалко, а голого листа мало.

Из чего делают рёбра жёсткости?

Три типовых варианта. Гнутый П-образный профиль из стального листа - самый частый: дёшево, приваривается по всей длине к полотну, создаёт удобные карманы под утеплитель. Квадратная или прямоугольная профильная труба, например 20×20 или 40×20 мм, даёт максимальную жёсткость на кручение и лучше всего держит зону замка. Стальной уголок 25×25 или 40×40 мм - компромисс: жёстче листового П-профиля, дешевле трубы, но приваривается только одной полкой. На бюджетных дверях иногда встречается только тонкий гнутый профиль, на серьёзных - труба в силовых местах.

Сколько рёбер - норма

Число профилей часто превращают в маркетинг: «усиленный каркас», густая сетка, где половина рёбер декоративные. Реальная норма для двери 2050×950 мм скромнее, но конкретнее.

Норма для входной двериДва-три вертикальных ребра плюс одна-две горизонтальные поперечины, обязательно усиленная зона замка. Полотно не играет под ладонью, звук при простукивании глухой по всей площади.

Минимум, к которому стоит присмотретьсяОдно вертикальное ребро и одна поперечина, каркас из тонкого гнутого профиля. На тёплой лестничной клетке сгодится, но против отжима слабовато - смотрите на толщину листа и замок.

Красный флагОдно ребро посередине или каркас только по периметру рамы. Центр полотна прогибается от нажатия, дверь гудит при хлопке. Это дверь-пустышка, толщина листа тут не спасёт.

Гнаться за максимумом тоже незачем. Больше пяти-шести профилей на квартирную дверь добавляют веса и цены, а прибавка к прочности мизерная: каждое следующее ребро работает всё меньше. Разумная плотность - секции по 25-35 см, чтобы нигде не оставалось большого свободного поля листа.

Приносят дверь: лист 2 мм, продавец нахваливал толщину. Стучу - гудит как барабан, надавил в центр, полотно ушло на палец. Разобрали: внутри одно ребро и вата комком внизу. Рядом стояла дверь с листом 1,5, но с частой сеткой профилей - та не шелохнулась, хоть виси на ней. Клиенту всегда говорю: спрашивайте не про миллиметры стали, а про то, что внутри держит эти миллиметры. Каркас работает, а голый толстый лист - просто тяжёлая жесть. из практики замерщика

Тонкий лист с рёбрами против толстого без них

Здесь кроется главное недоразумение при выборе. Толщину листа называют первой цифрой, будто она одна решает всё, но жёсткость панели зависит от двух вещей: от металла и от того, что мешает ему гнуться. Лист 1,5 мм с частой сеткой рёбер сопротивляется прогибу лучше, чем 2,5 мм в пустой коробке, потому что ребро высотой 30-40 мм поднимает жёсткость на изгиб в разы, а лишний миллиметр стали - лишь немного.

Это не значит, что толщина не важна вовсе. Совсем тонкий лист, тоньше 1,2 мм, перерезают инструментом, и каркас этого не отменит. Речь о балансе: грамотная дверь - это разумный лист плюс продуманный каркас, а не рекорд по одной цифре. Разбор самих значений - в материале о толщине металла входной двери.

Лист 2,5 мм без рёбер: гнётся руками в центре, гудит, легко отжимается дугой.
Лист 1,5 мм с сеткой рёбер: не играет под ладонью, держит форму, монтировке не за что взяться.
Лист 1,2 мм и тоньше: слаб независимо от каркаса, годится разве что для тамбура.

Рёбра и утепление: карманы под наполнитель

У каркаса есть вторая работа - он организует утеплитель. В пустой двери минвата или пенопласт со временем сползают вниз комком: сверху холодная пустота, снизу спрессованный ком. Рёбра делят объём на карманы, и наполнитель, зажатый между профилями, не денется годами. Плиту пенополистирола или мат минваты режут под секцию и вставляют враспор.

Схема сечения входной двери с рёбрами жёсткости: наружный и внутренний лист, вертикальные профили и заложенный между ними утеплитель в карманах — Сечение двери: между наружным и внутренним листом стоят рёбра, а карманы между ними плотно забиты утеплителем. Чтобы металл не проводил холод насквозь, наружный контур профилей разрывают.

Есть и обратная сторона. Металл хорошо проводит холод, и если ребро касается сразу наружного и внутреннего листа, оно превращается в мостик холода: по нему мороз идёт внутрь, и зимой в этом месте выступает конденсат или иней. Поэтому в тёплых дверях наружный контур разрывают вставками, а карманы забивают утеплителем целиком, без пустот. Каким наполнителем их заполнять и чем минвата отличается от пенопласта - в материале про наполнитель входной двери.

Пустой карман работает против вас

Если карманы между рёбрами не забиты плотно, каркас теряет половину смысла. Воздушная прослойка не греет и не гасит звук, а незакреплённый утеплитель сползает за первую же зиму. При приёмке постучите по полотну сверху и снизу: разный по глухости звук выдаёт осевшую вату и пустой карман вверху.

Влияют ли рёбра жёсткости на утепление двери?

Влияют, и в обе стороны. С одной стороны, рёбра делят внутренний объём двери на карманы, и в эти карманы плотно закладывают наполнитель - минвату или пенополистирол, он не сползает и не оседает комком вниз, как это бывает в пустой двери. С другой стороны, сам металл ребра проводит холод: если профиль касается и наружного, и внутреннего листа, получается мостик холода, по которому мороз идёт внутрь. В хороших дверях наружный контур металла разрывают, а карманы полностью забивают утеплителем без пустот.

Что смотреть при выборе

Не верьте одной цифре толщины на ценнике. Постучите по полотну костяшками: над ребром звук глухой, между рёбрами гулкий, и если дверь звенит одинаково по всей площади, каркаса внутри почти нет. Надавите ладонью в центр - жёсткая дверь не играет. Попросите схему каркаса: сколько вертикальных и горизонтальных рёбер, из чего они, усилена ли зона замка. Дверь с продуманным скелетом переиграет тяжёлую пустую коробку по всем статьям, от отжима до тишины при закрывании.

Частые вопросы

Сколько рёбер жёсткости должно быть в двери?

Для стандартной входной двери 2050×950 мм разумный минимум - два вертикальных ребра плюс одно-два горизонтальных, итого три-четыре профиля. У двери с усиленной защитой их больше: три вертикальных и два-три горизонтальных, иногда с диагональной перемычкой в зоне замка. Одно ребро посередине - это уже не жёсткость, а видимость. А вот больше пяти-шести штук на обычную дверь ставить нет смысла: прибавка к прочности мизерная, а вес и цена растут заметно.

Может ли тонкий лист с рёбрами быть прочнее толстого без рёбер?

Да, и это не парадокс, а обычная механика. Лист 1,5 мм с частой сеткой рёбер держит форму лучше, чем лист 2,5 мм вообще без внутреннего каркаса, потому что жёсткость панели определяет не только толщина металла, но и то, что мешает ему гнуться. Ребро высотой 20-40 мм работает на изгиб всей высотой и в разы поднимает сопротивление прогибу. Поэтому смотреть только на цифру толщины листа неправильно: дверь из тонкого металла с грамотным каркасом переиграет толстую пустую коробку и по отжиму, и по звону.

Как понять, есть ли в двери рёбра жёсткости?

Проще всего постучать по полотну костяшками в разных местах. Над ребром звук глухой и короткий, между рёбрами - гулкий, с призвуком, как по пустой бочке. Если вся дверь звенит одинаково гулко, каркаса внутри почти нет. Второй признак - надавите ладонью в центр полотна: жёсткая дверь с рёбрами не играет, пустая заметно прогибается. В паспорте нормального производителя схему каркаса рисуют прямо в описании: сколько рёбер, вертикальных и горизонтальных, и из чего они.
