Ржавеет входная металлическая дверь: откуда рыжие потёки и как их остановить

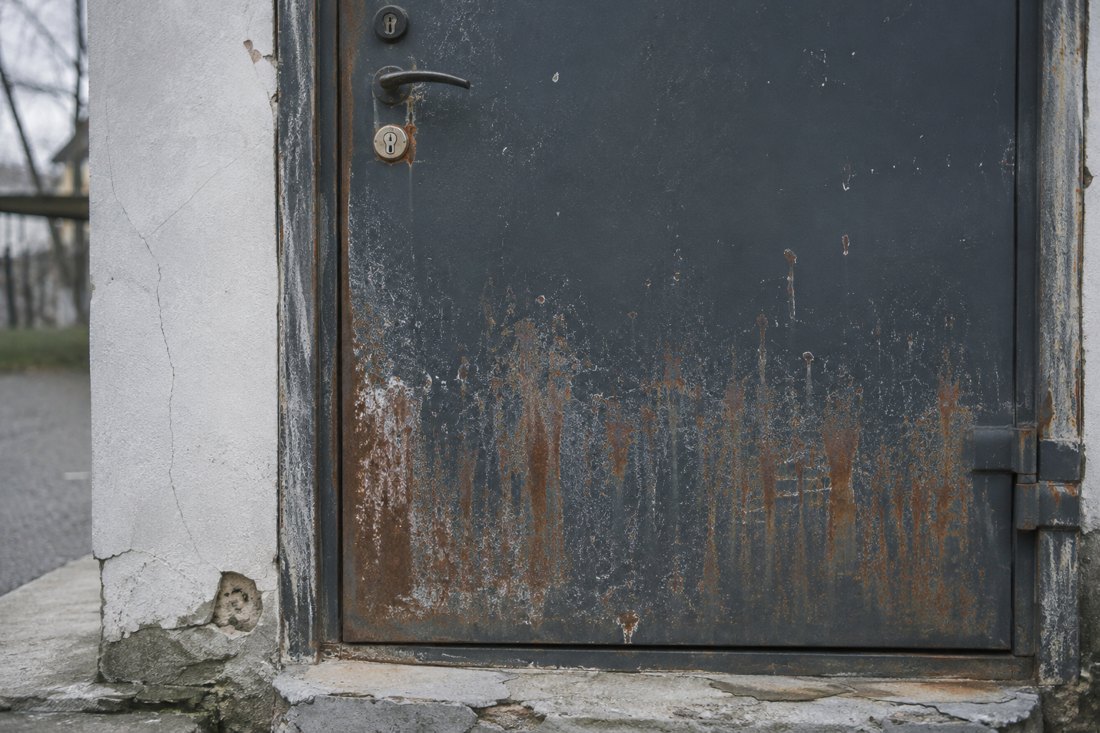

После первой зимы на нижней части двери проступают рыжие подтёки. Сначала пара капель у порога, потом разводы по краске, а к весне на кромке уже шершавые бурые пятна, которые пачкают палец. Хозяин трёт их тряпкой, красит сверху из баллончика, и к следующему ноябрю рыжина возвращается на то же место. Так выглядит типичный старт коррозии на входной металлической двери, и почти всегда причина не в самом металле, а в воде, которая на нём задерживается. Разберём, откуда она берётся, где дверь ржавеет в первую очередь, чем это грозит и как остановить процесс, а не просто замазать.

Откуда на двери берётся коррозия

Сталь окисляется, когда на ней долго держится вода вместе с кислородом. На входной двери главный источник воды, это конденсат. Полотно с улицы холодное, воздух в подъезде или прихожей тёплый и влажный, и на холодном металле оседает роса, ровно как запотевает стекло. Если дверь вдобавок промерзает насквозь, потому что в ней нет терморазрыва, конденсат идёт обильно и стекает по полотну вниз. Там вода задерживается в нижней кромке и под нижней частью уплотнителя, а стоячая влага быстро проедает краску.

Второй фактор, это само покрытие. У добротной двери снизу грунт, сверху порошковая эмаль, которая запечатывает металл. У дешёвой тонкой стали грунта часто нет вовсе, её красят прямо по железу, и любая царапина сразу открывает воде путь. Порошок тоже не броня: от удара тяжёлой сумкой или углом мебели на нём появляется скол, ключи и кольца оставляют царапины у ручки и замка. Каждая такая точка, где покрытие отбито до металла, становится очагом ржавчины, потому что вода собирается именно в углублениях.

Где ржавеет чаще всего

Коррозия начинается не по всей двери сразу, а в предсказуемых местах, где скапливается влага или тоньше покрытие. Низ полотна и нижняя кромка держат первенство: туда стекает конденсат, попадает вода с обуви и снег, а высыхает эта зона медленно. Петли и сварные швы идут следом: на сварке покрытие ложится тоньше и с микротрещинами, а петли ещё и трутся, стирая краску. Торцы полотна страдают там, где дверь притворяется к коробке: под уплотнителем застаивается влага, которую не видно снаружи. Отдельная зона риска, это металл вокруг замка и вырезов под фурнитуру, где кромку резали и подкрашивали в последнюю очередь.

Чем это опасно

Сначала ржавчина только портит вид: рыжие потёки на низе полотна, бурые разводы по краске у порога. На этом этапе многие и останавливаются, стирая пятна тряпкой. Но коррозия не косметика, а процесс, который идёт вглубь. Под краской растёт слой рыхлого окисла, он занимает больше места, чем исходный металл, и отрывает покрытие от стали изнутри: краска вздувается пузырями, а потом отходит чешуйками. Открытый металл ржавеет ещё быстрее, потому что теперь он голый.

Если не вмешаться, тонкая сталь проедается насквозь. На дешёвом полотне толщиной меньше миллиметра это вопрос нескольких сезонов: появляются точечные дыры, кромка крошится, дверь теряет жёсткость и начинает подклинивать в коробке. Самый неприятный сценарий, это ржавчина в зоне замка. Окисел заклинивает механизм и цилиндр, ключ проворачивается всё туже, ригели ходят с усилием, а в мороз, когда конденсат замерзает, замок может встать совсем. Тогда чинить приходится уже не покрытие, а фурнитуру, и делать это раньше срока.

Как остановить ржавчину

Ремонт коррозии складывается из двух частей, и обе обязательны. Первая, это вылечить само пятно. Вторая, о которой забывают, это убрать причину, из-за которой металл мокнет. Если сделать только первое, ржавчина вернётся под свежую краску за один сезон, потому что вода никуда не делась.

Само пятно обрабатывают по порядку. Рыхлый окисел снимают до чистого металла: шкуркой, щёткой-крацовкой на дрели или лепестковым кругом. Пыль убирают, поверхность обезжиривают. На остатки ржавчины в порах наносят преобразователь: он переводит окисел в устойчивую плёнку, на которую уже ляжет краска. Дальше грунт по металлу в один-два слоя, и это то, чего часто не было на дешёвой двери изначально. И только сверху финишная эмаль. Молотковая краска удобна тем, что хорошо прячет неровности зачищенного места и ложится прямо поверх грунта. Порошковое покрытие в квартире не повторить, для него нужна печь и цех, поэтому дома работают жидкими эмалями.

1. Снимите рыхлую ржавчину до чистого металла крацовкой или шкуркой, уберите пыль.
2. Обезжирьте зачищенное место, дайте ему высохнуть.
3. Обработайте остатки коррозии в порах преобразователем ржавчины по инструкции.
4. Нанесите грунт по металлу в один-два слоя с межслойной сушкой.
5. Покрасьте молотковой эмалью или подходящей краской по металлу.
6. Устраните причину влаги: конденсат, промерзание, застой воды в кромке.

Убрать причину, а не только пятно

Пока металл мокнет, любая покраска остаётся отсрочкой. Причин у влаги на двери немного, и каждая лечится по-своему. Если полотно промерзает и обильно течёт конденсатом, помогает терморазрыв в двери и утепление откосов: тёплое полотно не собирает росу. Если воздух в тамбуре или прихожей влажный и застойный, налаживают вентиляцию, чтобы влага уходила, а не оседала на холодном железе. Когда дверь выходит прямо на улицу и в неё бьёт косой дождь со снегом, ставят козырёк, который держит осадки подальше от полотна. И отдельно смотрят, не стоит ли вода в нижней кромке и под уплотнителем: если стоит, ищут, откуда она туда попадает, и убирают застой.

Про перепад температур и промерзание, из-за которых и берётся конденсат, подробнее в материале о том, почему промерзает входная дверь. Про защиту полотна от косого дождя и снега читайте в разборе козырька над входной дверью. А как правильно подготовить и покрыть металл, чтобы новое покрытие держалось долго, расписано в статье о том, чем покрасить металлическую входную дверь.

Чаще всего зовут не когда дверь дырявая, а когда снизу пошли рыжие подтёки и хозяин уже дважды закрасил их сам, а они лезут снова. Открываю, а он красил прямо по ржавчине, без зачистки и грунта. Снимаю окисел до металла, вижу, что грунта на двери отродясь не было, полотно тонкое, и оно ещё и промерзает: с внутренней стороны на нём иней. Тут одной краской не обойтись, надо разбираться с конденсатом, иначе через зиму вернёмся к тому же месту. из практики выездов

Когда проще заменить дверь

Не каждую ржавую дверь есть смысл спасать. Если коррозия точечная, покрытие в целом цело, а сталь толстая, дверь спокойно лечится зачисткой, грунтом и покраской, и служит дальше. Менять разумнее, когда металл проржавел насквозь в нескольких местах, полотно повело или оно потеряло жёсткость и подклинивает. Отдельный повод, это ржавчина, которая въелась в замковую зону и заклинивает механизм: чинить фурнитуру на прогнившей кромке бесполезно. И честный сигнал к замене, это дешёвая тонкая дверь без грунта и терморазрыва, которая промерзает и течёт конденсатом каждую зиму. Её приходится лечить по кругу, и деньги на краску и выезды за пару лет складываются в стоимость нормальной двери, которая не будет ржаветь с той же неизбежностью.

Так что рыжие потёки на кромке не приговор полотну, но и не то, что стоит закрашивать в третий раз, надеясь на баллончик. Посмотрите, где именно пошла коррозия, откуда там вода, и решайте по металлу: пары зачищенных пятен на толстом полотне хватит, а сквозные дыры на тонком листе уже повод считать не краску, а новую дверь.
