Виды петель входной металлической двери: навесные, скрытые, ввёртные - на чём висит тяжёлое полотно

Петля - это то, на чём десятки килограммов стали висят годами, открываясь и закрываясь по сто раз в день. От неё зависит, сядет полотно через год или отработает четверть века без единой регулировки. При этом на витрине все петли выглядят похоже: цилиндр да две пластины. Разница прячется внутри - в диаметре, в толщине карт, в том, есть ли опорный подшипник и как петля крепится к полотну. Разберём, какие бывают петли на входной металлической двери, чем скрытая отличается от навесной по защите и виду, сколько их нужно под конкретный вес и почему на дешёвой двери они первыми выходят из строя.

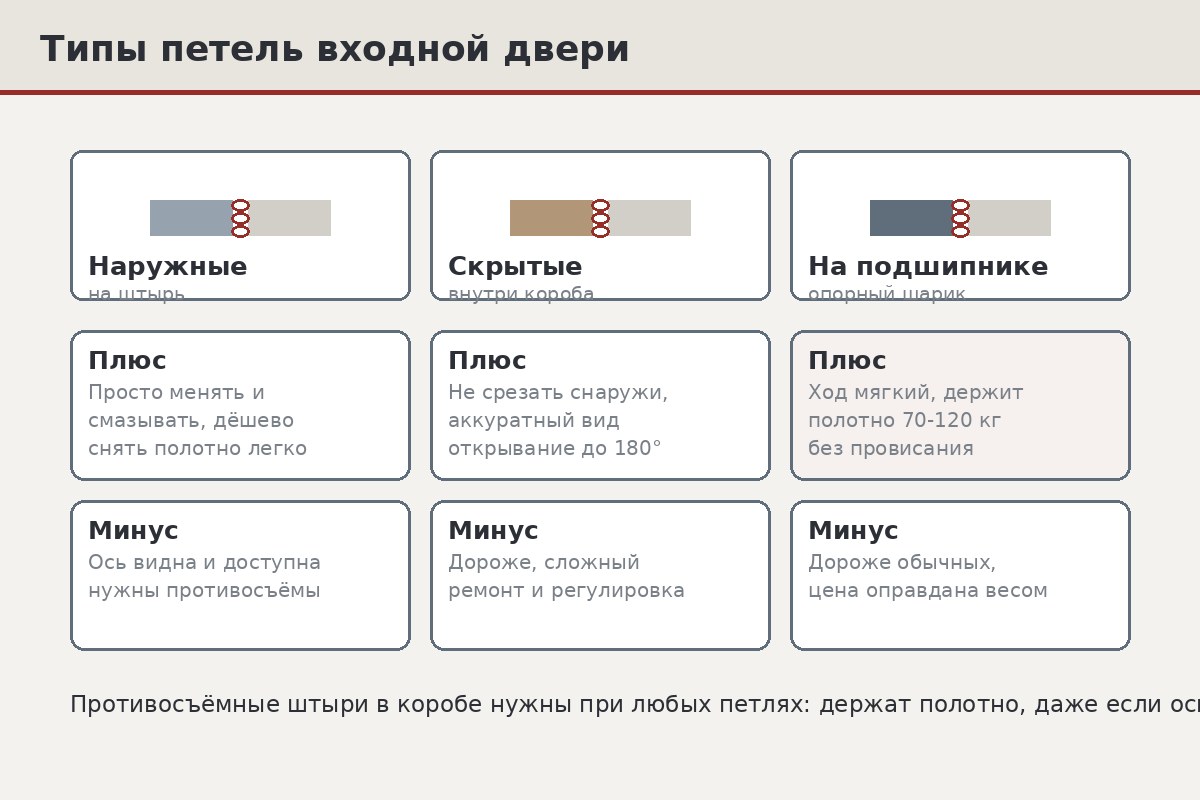

Навесные петли: наружные и съёмные

Навесная петля - самый распространённый вариант на входных металлических дверях. Она состоит из двух карт (стальных пластин): одна приваривается к полотну, вторая к коробке, между ними стоит цилиндр со штоком (осью), вокруг которого и вращается дверь. Цилиндр торчит снаружи, его видно при закрытой двери - именно по этим шарнирам вы узнаёте навесные петли на большинстве подъездных дверей.

Внутри навесной группы есть деление. Наружные несъёмные петли сварены наглухо: полотно с них не снять, не разобрав саму петлю. Съёмные (разъёмные) устроены так, что верхняя карта надевается на шток нижней сверху - приподнял полотно, снял с осей, унёс дверь. Это удобно при монтаже и обслуживании: не надо каждый раз откручивать петли, чтобы снять полотно. Но у съёмных есть оборотная сторона - раз дверь снимается движением вверх, то теоретически её можно снять и снаружи, если петли выходят на улицу. Поэтому съёмные наружные петли всегда идут в паре с противосъёмными штырями, о которых ниже.

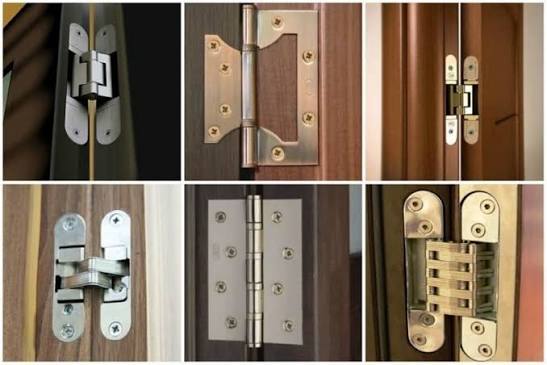

Скрытые петли: что даёт вид без цилиндров

Скрытая петля целиком прячется в тело полотна и коробки: при закрытой двери снаружи не видно ничего, ровная плоскость. Работает она на системе рычагов внутри, за счёт которых полотно и открывается, обходя коробку. Ставят такие петли ради двух вещей.

Первое - взломостойкость. Наружную навесную петлю, если она выходит на улицу, теоретически можно атаковать: спилить, сбить шток. Скрытой петли снаружи нет вообще, атаковать нечего, снимать нечего - и противосъёмные штыри при ней не нужны, полотно физически не снимается со стороны петель. Второе - внешний вид. Без торчащих цилиндров дверь смотрится цельной, дороже, а открывается такая дверь на все 180 градусов, вплотную к стене, - навесная столько не даёт, ей мешает собственный вынос.

Минусы у скрытой петли тоже честные. Она заметно дороже навесной. Сложнее в регулировке - там несколько осей подстройки по трём плоскостям, и без сноровки полотно не выставишь. Требует точной заводской установки: фрезеровки под неё должны совпасть до миллиметра, кустарно во двор такую не врежешь. И вынос полотна от коробки у скрытой петли меньше, из-за чего на очень толстых утеплённых дверях она иногда мешает открыванию. Подробнее про этот тип - в отдельном разборе про скрытые петли входной двери.

Карточные и ввёртные - в чём разница крепления

Внутри навесных петель тоже два подхода к тому, как петля держится на двери. Карточная петля - это та самая пластина-карта, которую приваривают к полотну и коробке. Крепление сварное, площадь контакта большая, нагрузку карта распределяет по всей длине шва. Такие петли живут на большинстве стальных дверей, их видно как прямоугольные пластины по бокам от цилиндра.

Ввёртная (ввинчиваемая) петля крепится иначе - вместо приварной карты у неё резьбовые штыри (обычно два-три), которые ввинчиваются прямо в тело полотна и стойку коробки. Снаружи видно только сам цилиндр, а пластин нет - выглядит компактнее и аккуратнее. Ввёртные петли ценят за регулируемость: многие модели позволяют подстроить полотно по трём осям прямо шестигранником, не снимая двери. Но крепление на резьбе требует, чтобы в двери и коробке было куда эти штыри вкрутить - достаточно толстого металла или специальных бонок. На тонком листе ввёртная петля держится хуже приварной карточной, и вырвать её проще.

Опорный подшипник - почему без него дверь садится

Это не отдельный тип петли, а важная деталь внутри. Когда полотно висит на петле, весь его вес давит вниз, на трущуюся пару шток-втулка. Без подшипника металл трётся о металл: с каждым открыванием пара изнашивается, шток истирается, и верх полотна медленно уходит вниз - дверь начинает цеплять порог, коробку, а замок перестаёт попадать в ответную планку. Это и есть провисание.

Опорный (упорный) подшипник ставят между картами внутри цилиндра. Он принимает вертикальную нагрузку на себя - тела качения катятся, а не трутся, - и полотно вращается легко, не садясь годами. На тяжёлую входную дверь петля без подшипника это ошибка: два-три года, и пойдёт регулировка, потом замена. С подшипником та же петля отрабатывает десятилетиями. Если дверь всё же начала цеплять, первым делом смотрят регулировку и износ петель - об этом материал про то, что делать, если дверь провисла.

Сколько петель нужно по весу полотна

Число петель считают от массы двери, а не на глаз. Стандартная входная дверь квартиры (стальной лист 1,5-2 мм, коробка, минеральный наполнитель, обшивка МДФ) весит 60-90 кг. На такой вес идут две петли диаметром 25-30 мм - каждая с запасом несёт свою половину. Как только полотно перевешивает за 90-100 кг - двойной лист, вторая наружная обшивка, тяжёлые накладки, бронелист - добавляют третью петлю. Ставят её не строго по центру, а ближе к верху: именно верхняя петля берёт на себя основной отрывной момент, когда дверь открыта.

Смотрят и на паспортную нагрузку одной петли. У приличных моделей это 60-100 кг на штуку. Берёте вес двери, делите на число петель, добавляете запас процентов на тридцать - так, чтобы петля работала не на пределе. Двери-сейфы и уличные конструкции от 120 кг несут три-четыре петли покрупнее. Логика везде одна: лучше поставить на одну петлю больше, чем потом ловить провисшее через год полотно.

1. Прикиньте массу полотна: обычная квартирная дверь 60-90 кг, усиленная и уличная - от 100 кг и выше.
2. До 90 кг - две петли диаметром 25-30 мм с опорным подшипником.
3. От 90-100 кг - три петли, третью ближе к верху, где отрывной момент максимален.
4. Проверьте паспортную нагрузку на одну петлю (60-100 кг) и заложите запас около тридцати процентов.
5. Тонкие петли 20-22 мм оставьте лёгким межкомнатным дверям и калиткам, на вход их не берите.

Противосъёмные штыри при наружных петлях

Квартирные входные двери чаще открываются наружу, на площадку: так полотно упирается в коробку изнутри и его труднее выдавить. Но у этого решения есть следствие - петли оказываются снаружи, на лестнице. Появляется теоретический сценарий: срезать или сбить петли и снять полотно со стороны замка. Именно от него защищают противосъёмные штыри.

Штыри - это стальные стержни на торце двери со стороны петель. При закрытии они входят в ответные отверстия коробки. Даже если петли срезаны, полотно остаётся зацеплено штырями за коробку и не вынимается - его просто некуда сдвинуть. На заводских дверях штырей обычно два-три, стоят они копейки, но закрывают целый класс вскрытия. При скрытых петлях штыри не нужны: снимать со стороны петель нечего, полотно и так не выходит. Подробно этот узел разобран в материале про противосъёмные штыри входной двери.

Почему китайские двери провисают на тонких петлях

Причина всегда в экономии на двух вещах сразу - на петлях и на металле полотна. На дешёвую дверь ставят две тонкие карточные петли диаметром 20-22 мм из мягкой стали и без опорного подшипника. Полотно при этом весит прилично, а вся его масса давит на трущуюся пару шток-втулка без подшипника. Петля вырабатывается быстро: шток истирается, люфт растёт, верх двери уходит вниз. Через год-полтора дверь цепляет порог, скребёт коробку, замок мажет мимо планки.

Добавьте сюда тонкий стальной лист самого полотна: он сам по себе гуляет и деформируется, усиливая нагрузку на петли. Получается связка, где всё работает на износ. У нормальной двери на тот же вес идут петли 25-30 мм с упорным подшипником - он снимает вертикальную нагрузку, полотно вращается легко и не садится годами. Разница в цене между хорошей и плохой петлёй - сотни рублей на штуку, а разница в сроке службы двери - годы. Если петли уже подсели, их меняют - как это делают, описано в материале про замену петель входной двери, а продлить жизнь рабочим петлям помогает регулярная смазка петель.

Самая частая история на выездах - китайская дверь, которой два года, и она уже цепляет порог. Открываю - там пара петель на двадцать миллиметров без подшипника, шток разбит, люфт как у калитки. Ставлю нормальные тридцатки с подшипником, выставляю полотно - и дверь снова закрывается сама от лёгкого толчка. Второе по частоте - двери со съёмными петлями наружу и без штырей. Хозяин уверен, что раз три замка, то дверь не вскрыть, а полотно снимается за минуту сверху. Ставлю штыри, и это переворачивает всю защиту двери. из практики выездов

Коротко о выборе

Навесные петли - рабочая классика: карточные держат прочно на сварке, ввёртные аккуратнее и регулируются, но требуют толстого металла под резьбу. Скрытые дают ровный вид и лучшую защиту, снимают вопрос штырей, но стоят дороже и врезаются только на заводе. Главное внутри любой петли - опорный подшипник: без него тяжёлое полотно сядет за пару лет. На дверь 60-90 кг берите две петли диаметром 25-30 мм, свыше 90 кг - три, и не экономьте на диаметре, как это делают на дешёвых дверях. Если петли выходят на площадку, противосъёмные штыри обязательны. А когда сомневаетесь, что стоит на вашей двери и хватает ли ей петель, - проще вызвать мастера, он замерит полотно и скажет прямо.
