Устройство дверного замка: из чего он состоит и что за чем движется, когда поворачиваешь ключ

Человек звонит мастеру и не может объяснить, что сломалось. «Ну эта штука крутится, а вот та, которая торчит, не выходит». Он путает ригель, личинку и защёлку, потому что для него это всё «замок». А мастер по телефону не понимает, ехать со сменной личинкой, с новым корпусом или просто подогнуть планку. Разберём замок по деталям и назовём каждую своим словом: корпус, ригели, язычок, секрет, ответная планка. Тогда и поломку опишете точно, и в магазине купите ровно то, что нужно.

Корпус: коробка, в которой всё сидит

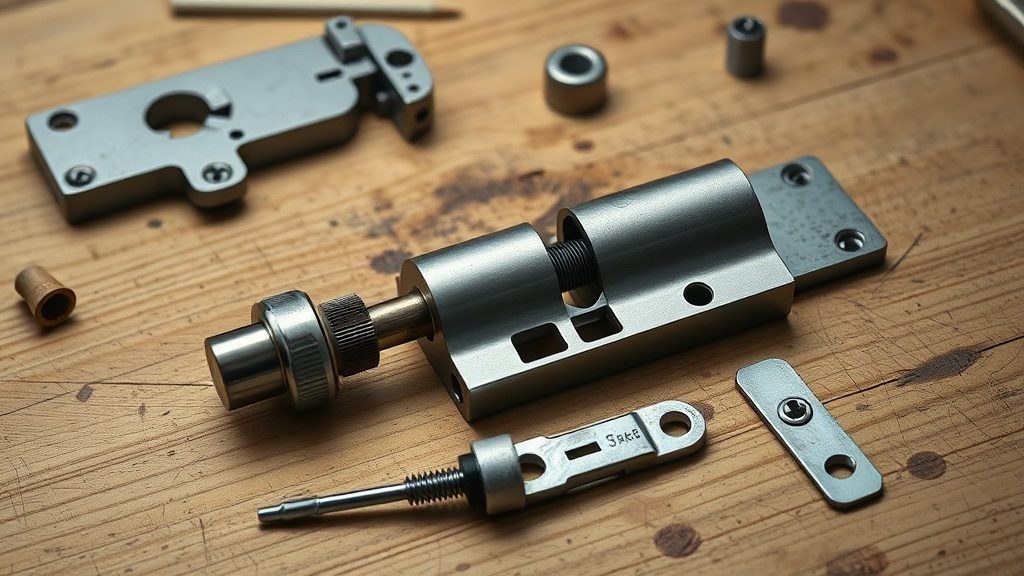

Начинается замок с корпуса. Это прямоугольная стальная коробка, которую врезают внутрь торца дверного полотна, поэтому такой замок и зовут врезным. В корпусе собрана вся механика: и ригели, и язычок, и хвостовик под ручку, и место под секретную часть. Снаружи из корпуса видна только лицевая планка, узкая полоса металла на торце двери с прорезями, из которых выходят ригели и язычок. По размеру этой планки и по расстоянию между отверстиями замки и различают, когда подбирают замену: корпус нового замка должен встать в ту же врезку, иначе полотно придётся долбить заново. Всё, что описано ниже, живёт внутри этой коробки.

Ригели: то, чем дверь заперта

Ригели, главные рабочие детали замка. Это запирающие штыри-засовы, которые выдвигаются из корпуса наружу, в коробку двери, и держат полотно закрытым. Пока ригели убраны в корпус, дверь можно открыть; выдвинулись, значит заперта. Их бывает от одного до четырёх в ряд, и чем их больше и толще, тем труднее отжать дверь ломиком. Именно ригели встречают вора, когда он пытается отогнуть полотно от коробки: штыри упираются в ответную планку и не дают двери сдвинуться. Управляет ими секрет: повернул ключ, секретная часть провернула шток, а шток вытолкнул ригели наружу. Обратный поворот втягивает их назад.

Ригель постоянно путают с язычком-защёлкой, хотя работают они по-разному. Язычок только придерживает дверь, чтобы не болталась, и уходит от простого нажатия на ручку. Ригель без ключа или вертушки не сдвинуть: он для запирания, а не для удержания. Когда клиент говорит «замок не закрывается», надо понять, что именно не работает: не выходит ригель или не защёлкивается язычок, потому что чинят это разными способами.

Защёлка-язычок: придерживает дверь без ключа

Защёлка, или фалевый язычок, это скошенная пружинная деталь, что выглядывает из лицевой планки рядом с ригелями. Скос у неё смотрит наружу. Когда дверь захлопывают, язычок наезжает скосом на край ответной планки, вжимается внутрь корпуса и, проскочив, выпрыгивает обратно в прорезь: дверь прихвачена. Дёрнули ручку, квадрат провернул механизм, язычок втянулся, дверь открылась. Ключ для этого не нужен, всё делает ручка и пружина.

Язычок отвечает за бытовое удобство: чтобы дверь не хлопала на сквозняке и не открывалась сама, пока замок на ключ не заперт. Защитной функции у него почти нет: тонкий скошенный язычок вор отжимает пластиковой картой, если между полотном и коробкой есть щель. Поэтому на входной двери язычок работает в паре с ригелями: язычок держит дверь прикрытой днём, ригели запирают её всерьёз. На части замков язычок можно перевернуть скосом в другую сторону, когда дверь перевешивают на противоположную петлю.

Секрет замка: сувальды или цилиндр-личинка

Секретная часть, это то, что отличает ваш ключ от чужого и решает, провернётся замок или нет. Есть два устройства секрета, и по ним замки делят на два больших вида.

Цилиндровый замок использует личинку. Это отдельный сменный цилиндр размером с полпальца, внутри которого сидят подпружиненные столбики-пины разной высоты. Правильный плоский ключ своими выступами приподнимает каждый пин ровно настолько, чтобы все они выстроились в линию, и тогда цилиндр проворачивается. Хвостовик-кулачок личинки цепляет шток замка и двигает ригели. Плюс личинки в том, что её вынимают и меняют за пять минут одним винтом, не разбирая дверь. Потеряли ключ или переехали в новую квартиру: поставили новую личинку, старые ключи больше не подходят.

Сувальдный замок вместо личинки использует пакет пластин-сувальд. Это набор металлических пластин с фигурными вырезами, сложенных стопкой в корпусе. Длинный ключ с зубчатой бородкой при повороте приподнимает каждую сувальду на свою высоту; когда все пластины встали как надо, в них совпадает окно, и через него проходит стойка хвостовика, замок отпирается. Сувальды встроены в корпус, отдельно их не вынуть. Поэтому при потере ключа сувальдный замок либо перекодируют (если есть комплект для смены), либо меняют целиком. Зато скважину сувальдника труднее вскрыть отмычкой, а корпус массивнее.

Разницу сувальдный против цилиндрового проще держать в голове так: у цилиндрового секрет вынимается и меняется отдельной деталью, у сувальдного секрет намертво в корпусе. От этого и способ смены ключей разный, и цена ремонта. Подробнее про то, какие вообще бывают замки и что выбрать, есть отдельный разбор типов замков для входной двери.

Хвостовик, квадрат и как секрет связан с ригелями

Между секретом и ригелями есть посредник. В цилиндровом замке это хвостовик-кулачок личинки: он торчит из цилиндра и при повороте ключа цепляет шток внутри корпуса. В сувальдном роль посредника играет стойка хвостовика, что проходит сквозь совпавшие окна пластин. И тот и другой в итоге двигают одно, шток, а шток толкает ригели. Отдельно от секрета в корпусе сидит квадрат: сквозное отверстие с квадратным сечением, куда входит стержень дверной ручки. Ручка через этот квадрат управляет только язычком-защёлкой, а не ригелями. Поэтому дверь с накинутым язычком открывается ручкой без ключа, а запертую на ригели ручкой не откроешь, сколько ни жми.

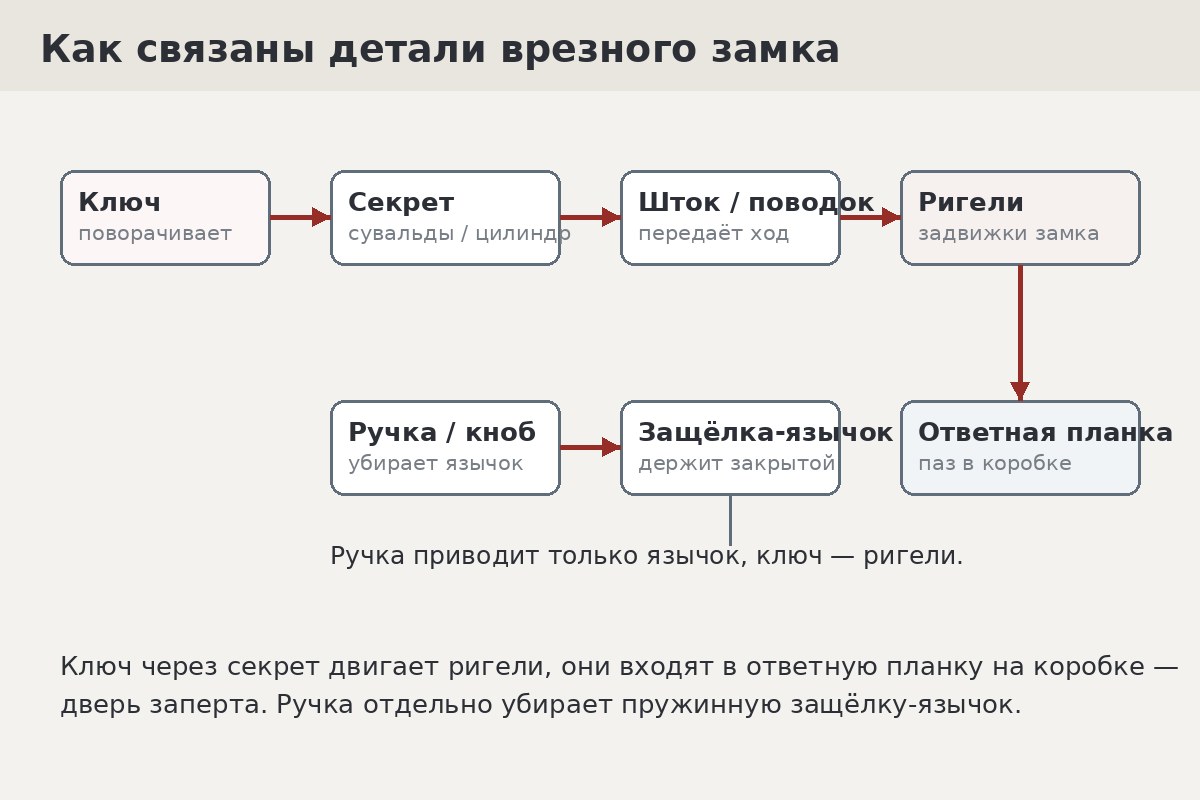

Если разложить в цепочку, замок работает так: ключ проворачивает секрет, секрет через хвостовик двигает шток, шток выталкивает ригели в ответную планку. Понимаешь эту связку, и сразу ясно, где искать поломку. Ключ крутится вхолостую, а ригели стоят: вопрос к секрету или хвостовику. Ключ идёт туго и ригели выходят наполовину: грязь или перекос в корпусе. Ручка провисла, а ключ работает: дело в квадрате и язычке, а не в замке целиком. Заменить износившийся секрет часто дешевле, чем весь узел: как поменять личинку замка входной двери своими руками, разобрано отдельно.

Ответная планка: куда всё это входит

Ригели и язычок должны куда-то попадать, и это ответная планка. Металлическая накладка с прорезями стоит на коробке двери ровно напротив замка. Когда полотно закрывают и запирают, штыри входят в её прорези. Без планки ригели упирались бы в дерево или тонкий металл коробки и при первом же отжиме вырвали бы его с мясом. Планка распределяет нагрузку и держит штыри в захвате.

Отсюда и частая жалоба «ключ крутится, а замок не запирается». Обычно виновата не механика замка, а именно планка: дверь просела на петлях или планку сдвинули, и ригели перестали попадать в прорези. Тогда планку подгибают, рассверливают или переставляют, чтобы штыри снова совпали. Как это делают и когда планку пора менять, разобрано в материале про ответную планку замка. Проверить просто: закройте дверь и медленно поверните ключ. Идёт легко и до конца, значит планка на месте. Упирается на полпути, значит ригель бьётся в металл мимо прорези.

Девиаторы и тяги в многозапорных замках

До сих пор речь шла о замке, что запирает дверь в одной точке по центру. Но у входных дверей часто стоят многозапорные замки, которые запираются сразу в нескольких местах по всей высоте полотна. Добавляются к обычному корпусу две детали: тяги и девиаторы. Тяги, это металлические рейки, что идут от корпуса вверх и вниз внутри полотна. Девиатор, это узел на конце тяги, который переводит её движение в выдвижение штыря вбок, в коробку. Один поворот ключа двигает и центральные ригели, и через тяги оба девиатора: дверь захватывается в коробке снизу, по центру и сверху одновременно.

Смысл в том, что отжать такую дверь ломиком почти нельзя: пока в центре её отгибаешь, края держат девиаторы. Минус в том, что механики больше, а значит больше точек, где может закиснуть или перекоситься. Если многозапорный замок стал запираться туго, дело нередко в тягах или в одном из девиаторов, а не в самом секрете. По той же причине такую дверь нельзя оставлять незапертой надолго с частично выдвинутыми штырями: провиснет полотно, и штыри перестанут попадать в свои прорези сверху и снизу.

Половина звонков начинается с «замок сломался», а по факту сломано что-то одно. Спрашиваю: ключ крутится или нет, ригели выходят или нет, ручка живая. По трём ответам уже понятно, везти сменную личинку, новый корпус или вообще ехать с отвёрткой и подгибать планку. Когда человек знает слова ригель, личинка, язычок, планка, разговор занимает минуту, и я приезжаю с нужной деталью, а не с целым ящиком на все случаи. из практики выездов
