Основы · устройство двери

Из чего состоит входная металлическая дверь: устройство и все узлы

Если коротко

Входная металлическая дверь это не железный лист, а сборка из шести-семи узлов: полотно и сталь, каркас с рёбрами жёсткости, коробка, петли, замки и фурнитура, наполнитель, уплотнитель с притвором, отделка. Прочность, тепло и тишина заданы теми узлами, которых снаружи не видно, а внешняя накладка на них почти не влияет. Поэтому дверь выбирают по толщине листа (норма 1,5-2 мм), числу рёбер, стали коробки, наполнителю и контурам уплотнителя, а не по красоте панели.

Смотрите сразу → таблица узлов: что на что влияет

Две двери в магазине выглядят одинаково: та же панель, та же ручка, тот же глазок. А стоят по-разному в два раза, и служат по-разному. Разница спрятана внутри полотна и в толщине металла, куда покупатель не заглядывает. Металлическая дверь это узел из узлов, и цена вместе с качеством собирается не из накладки, а из того, что за ней. Разберём каждый узел по порядку: что это, что делает и на что влияет, если на нём сэкономить.

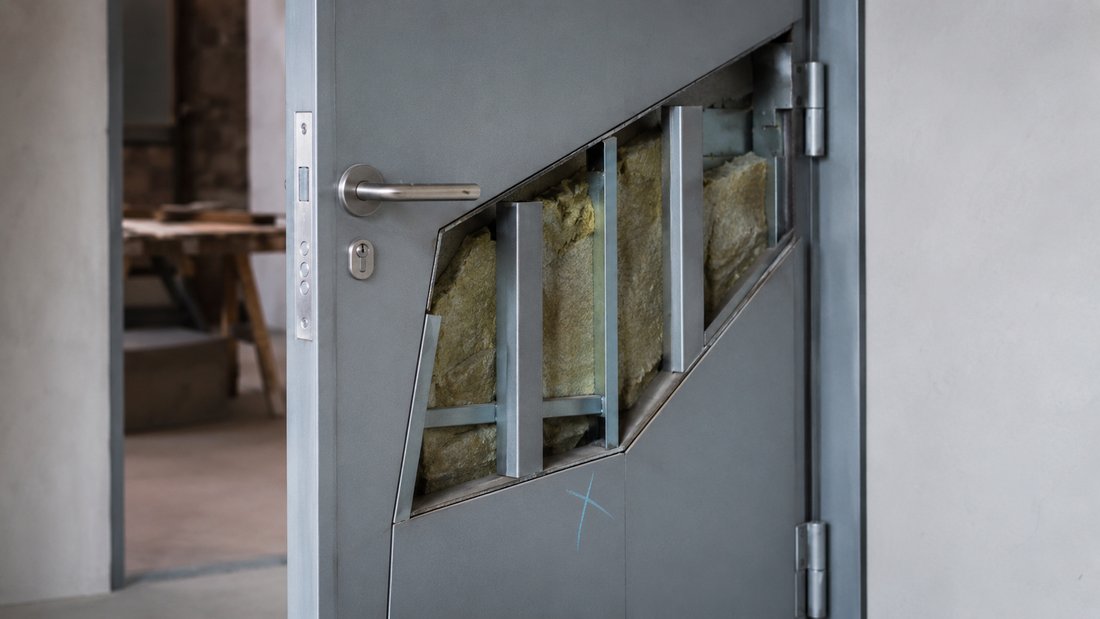

Входная металлическая дверь в разрезе: два стальных листа, каркас с рёбрами жёсткости, наполнитель и коробка — Входная дверь в разрезе. Снаружи виден только лист и отделка, а прочность и тепло собраны из каркаса, рёбер, наполнителя и коробки внутри.

Полотно и сталь: основа, но не вся история

Полотно это створка, которая открывается: два стальных листа на каркасе. Лист снаружи держит удар и определяет, можно ли поддеть дверь. По ГОСТ его толщина не меньше 1,5 мм, рабочий диапазон 1,5-2,5 мм. Для квартиры в многоэтажке хватает 1,5-2 мм, для частного дома берут 2-3 мм. Ошибка новичка тут одна: смотреть на цифру толщины в отрыве от каркаса. Лист в два миллиметра без рёбер играет под нагрузкой и звенит при закрывании, а лист в полтора с тремя рёбрами держит форму лучше. Гнаться за металлом толще 2,5 мм невыгодно: дверь тяжелеет, нагружает петли и проём, а на взлом сильнее влияет замковая зона, чем лишний миллиметр наружной стали.

Все узлы двери в одной таблице

Собрал узлы в один список: что это, за что отвечает и на что влияет, если сэкономить. По каждому крупному узлу дальше есть отдельный разбор, здесь общая карта.

Узел	Что это	На что влияет
Полотно и сталь	Створка из двух листов 1,5-2,5 мм	Прочность, вес, стойкость к отжиму
Каркас и рёбра жёсткости	Профиль и трубы внутри полотна	Геометрия, звон, защита от отжима
Коробка	Стальная рама в проёме	Отсутствие перекоса, ровный зазор
Петли	Навесы, часто на подшипниках	Плавность хода, провисание, срез
Замки и фурнитура	Механизмы запирания, ручки, глазок	Защита от взлома, удобство
Наполнитель	Минвата, ППУ, пенопласт, картон	Тепло, шумоизоляция, конденсат
Уплотнитель и притвор	Резина по контуру рамы и полотна	Сквозняк, холод, металлический удар
Отделка и покрытие	Панели МДФ, порошок, плёнка	Внешний вид, устойчивость к коррозии

Из каких узлов состоит входная металлическая дверь?

Основных узлов шесть-семь. Полотно из двух стальных листов, каркас с рёбрами жёсткости внутри, дверная коробка (рама, которая держит полотно в проёме), петли, замки и фурнитура, наполнитель между листами, уплотнитель по притвору и наружная с внутренней отделка. Полотно и коробка задают прочность, петли и замки отвечают за навеску и запирание, наполнитель и уплотнитель за тепло и тишину, отделка за вид. Убери любой узел или сэкономь на нём, и это вылезет либо в перекосе, либо в холоде, либо во взломе.

Каркас и рёбра жёсткости: то, что не звенит

Внутри полотна между листами стоит каркас, а в нём рёбра жёсткости: профильные трубы, уголки или полосы толщиной 1-3 мм. Они держат геометрию полотна, гасят удар и вибрацию и не дают тонкому листу играть. В обычной двери одно-два ребра, в усиленной три и больше. Отдельное ребро всегда ставят в замковой зоне, под ним прячут бронепластину, которая закрывает замок от высверливания. Проверить наличие рёбер легко на слух: постучите по полотну. Пустой лист без рёбер отзывается звоном и гулом, каркас с рёбрами звучит глухо и плотно. Дверь без рёбер не только звенит, её проще поддеть монтировкой в угол. Как считают и располагают рёбра, разбираем в материале про рёбра жёсткости входной двери.

Узлы работают в связке, а не по отдельности

Тонкий лист без рёбер звенит и легко отжимается, даже если сталь по паспорту толстая. Хорошее полотно на слабой коробке всё равно перекосит: рама не держит нагрузку, зазор уходит, дверь начинает цеплять. Два контура уплотнителя не спасут, если притвор кривой. Поэтому дверь оценивают не по одному сильному узлу, а по слабому: цепь рвётся там, где тонко. Балансная дверь лучше двери с одним дорогим узлом и картоном внутри.

Коробка: рама, которая держит всё

Коробка это стальная рама, закреплённая в проёме, к ней навешивают полотно. Делают её из гнутого профиля или из нескольких элементов, сталь коробки не должна быть тоньше листа полотна. Именно коробка принимает на себя вес двери и нагрузку при попытке отжать полотно, поэтому тонкая или плохо закреплённая рама это главная причина перекосов. Симптомы простые: дверь стала цеплять за коробку, зазор по притвору неровный, замок с трудом попадает в ответную планку. Часто виновата не сама дверь, а монтаж коробки враспор без нормального крепления к стене. Устройство рамы, типы профиля и как её крепят, подробно в разборе дверной коробки входной двери.

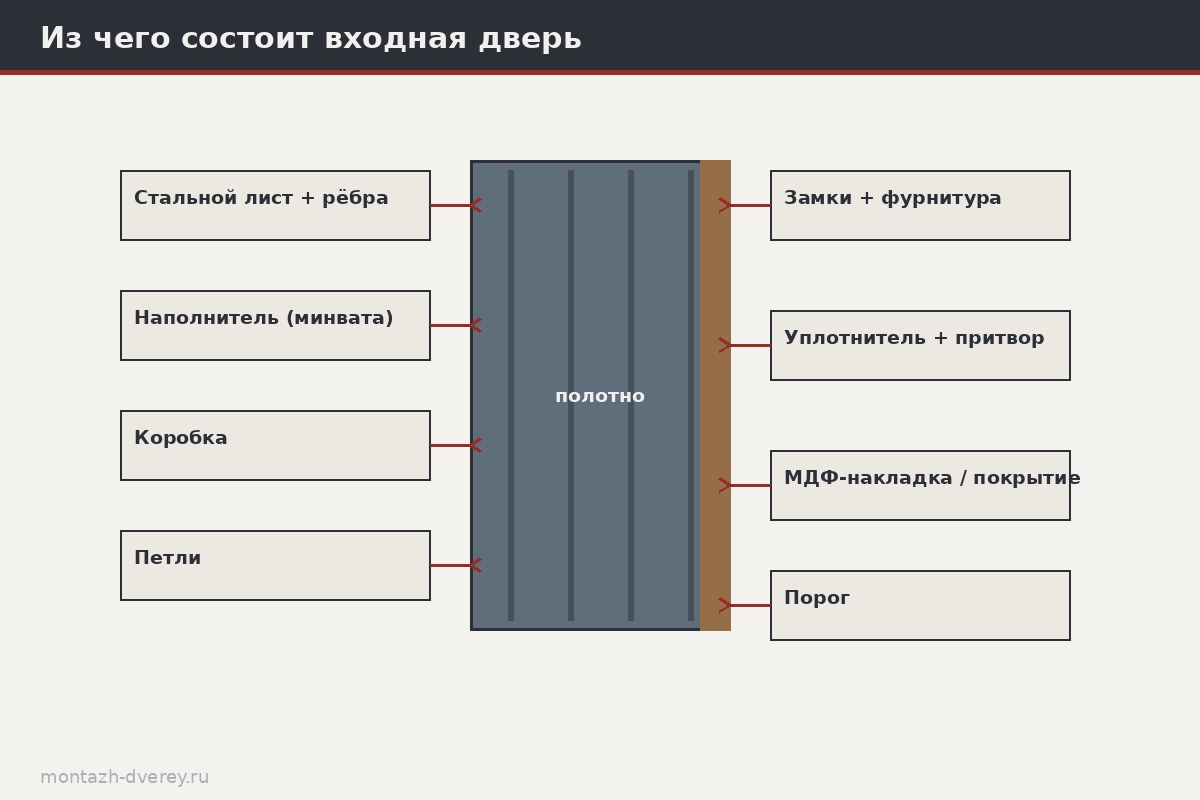

Схема узлов входной двери: полотно, каркас с рёбрами, коробка, петли, замки, наполнитель, уплотнитель, отделка — Схема узлов двери. Слева каркас с рёбрами и наполнителем, справа коробка с петлями и замками. Уплотнитель идёт контуром по притвору.

Петли, замки и фурнитура

Петли держат полотно на коробке и отвечают за ход. Для тяжёлой металлической двери берут прочные петли, часто на опорном подшипнике: они плавно ходят и меньше провисают. Петли бывают наружные (проще менять) и скрытые (нельзя срезать снаружи). Если дверь начала проседать и цеплять снизу, чаще виноваты петли или коробка, реже само полотно.

Замки это узел безопасности. На входной двери обычно два замка разных типов: цилиндровый (личинка под ключ-бабочку, быстро меняется) и сувальдный (пластины внутри, длинный ключ, стойкий к отмычке). В замковой зоне стоит бронепластина и отдельное ребро. Сюда же относят ручки, глазок или видеоглазок, броненакладку на цилиндр и порой ночную задвижку. Всё, что связано с запиранием и хватом, собрано в разборе дверной фурнитуры входной двери.

Наполнитель: за что отвечает тепло и тишина

Наполнитель это то, чем заполнено пространство между листами полотна. От него зависит, будет ли дверь холодной на ощупь зимой и слышно ли лестницу через неё. Материалы разные и по цене, и по свойствам:

Минеральная вата - лучшая пара тепло плюс шум, не горит. Минусы: боится влаги и со временем оседает, поэтому под неё нужен внутренний каркас и герметизация.
Пенополиуретан (ППУ) - плотный, хорошо держит тепло, заполняет пустоты без щелей. Дороже минваты и горюч, как большинство синтетики.
Пенопласт - дешевле, греет неплохо, но на внутренней стороне такой двери часто выступает конденсат из-за разницы температур.
Гофрокартон - самый простой сотовый заполнитель. Почти не греет и не глушит звук, боится влаги, ставят его ради веса и формы в бюджетные двери.

Для улицы и холодного тамбура берут минвату или ППУ, для тёплого подъезда хватает и пенопласта. Картон это признак самой дешёвой двери, для наружной установки он не годится. Как подобрать заполнитель под конкретную дверь, в разборе наполнителя входной двери.

Какой наполнитель двери лучше по теплу и шуму?

Минеральная вата даёт лучшую пару тепло плюс звук и не горит, но боится влаги и со временем оседает, поэтому под неё нужен внутренний каркас и герметизация. Пенополиуретан плотный, хорошо держит тепло, но дороже и горюч, как большинство синтетики. Пенопласт дешевле, однако на внутренней стороне такой двери часто выступает конденсат. Гофрокартон это самый простой сотовый заполнитель: почти не греет и не глушит звук, боится влаги, ставят его в бюджетные двери ради веса и формы. Для улицы разумнее минвата или пенополиуретан. Разбор наполнителя входной двери есть отдельно.

Уплотнитель, притвор и отделка

Притвор это полка по периметру коробки и полотна, куда вклеивают уплотнитель. Уплотнитель это резиновый контур, который прижимается при закрывании и перекрывает щель. Один контур это минимум, для квартиры норма один-два, для улицы берут два, иногда три. Наружный контур идёт по краю полотна, внутренний по коробке. Каждый лишний контур это дополнительный барьер от сквозняка, холода, шума и запаха с лестницы, плюс два контура заметно глушат металлический удар полотна о раму. Для улицы лучше уплотнитель из EPDM: он не дубеет на морозе. Что бывает с уплотнителем и когда его менять, в разборе уплотнителя входной двери.

Отделка и покрытие это внешний вид: панели МДФ, порошковая краска, плёнка или винилискожа. Это единственный узел, который меняется без замены двери: панель можно снять и поставить другую, покрытие перекрасить. Поэтому на отделку смотрят в последнюю очередь, а не в первую.

Приезжаю на замер, человек первым делом показывает мне накладку: вот эту хочу, красивая. А я стучу по полотну и по коробке. Половина клиентов выбирают дверь глазами по картинке, а картинка одинаковая и на приличной двери, и на пустышке с картоном внутри. Смотреть надо на каркас и коробку: рёбра, толщину рамы, петли, замковую зону. Накладку потом хоть каждый год меняй, а вот тонкую коробку уже не переваришь, только новая дверь. из практики выездов

Как читать дверь при выборе

Порядок обратный витрине. Сначала постучите по полотну: глухой звук это рёбра, звон это пустой лист. Спросите толщину листа (норма 1,5-2 мм для квартиры) и число рёбер. Посмотрите на коробку: сталь не тоньше полотна, крепление к стене, а не только распором. Уточните наполнитель: минвата или ППУ для улицы, не картон. Посчитайте контуры уплотнителя: два для входной с улицы. Проверьте петли и два замка разных типов. И только в конце выбирайте цвет накладки. Дверь, у которой все узлы сбалансированы, всегда переживёт красивую пустышку, потому что слабых мест в ней просто нет.

Частые вопросы

Какая толщина стального листа считается нормальной?

По ГОСТ лист полотна должен быть не тоньше 1,5 мм. Рабочий диапазон 1,5-2,5 мм. Для квартиры в многоэтажке хватает 1,5-2 мм, для частного дома берут 2-3 мм. Гнаться за листом толще 2-2,5 мм смысла мало: дверь становится тяжёлой, нагружает петли и проём, а на взломостойкость сильнее влияют рёбра жёсткости и замковая зона, а не лишний миллиметр наружного металла. Тонкий лист без рёбер под нагрузкой играет и звенит, поэтому одну цифру толщины в отрыве от каркаса смотреть бесполезно.

Что важнее: полотно или коробка?

Работают они в паре, слабое звено тянет вниз всё. Прочное полотно на тонкой коробке всё равно перекосит: рама не держит нагрузку, зазоры уходят, дверь начинает цеплять или, наоборот, гулять. И наоборот, крепкая коробка не спасёт лист в полтора миллиметра без рёбер, его можно отжать. Правильно, когда полотно и коробка сбалансированы: сталь коробки не тоньше листа полотна, рама жёсткая, а зазор по притвору ровный по всему периметру. Про коробку отдельно есть разбор устройства дверной коробки входной двери.

Зачем внутри двери рёбра жёсткости?

Рёбра это профильные трубы, уголки или полосы, приваренные внутри полотна между листами. Они не дают тонкому металлу играть, гасят удар и вибрацию, держат геометрию полотна и защищают от отжима. В обычной двери ставят одно-два ребра, в усиленной три и больше, плюс отдельное ребро в замковой зоне под бронепластину. Без рёбер дверь звенит при закрывании, а лист легче поддеть. Толщина самих рёбер обычно 1-3 мм. Подробно про рёбра жёсткости входной двери есть отдельный материал.

Сколько контуров уплотнителя нужно входной двери?

Для квартиры хватает одного-двух контуров, для улицы берут два, а иногда и три. Контур это резиновый профиль по притвору: наружный по краю полотна, внутренний по коробке. Каждый контур это дополнительный барьер от холода, сквозняка, шума и запаха с лестницы. Два контура заметно глушат металлический удар полотна о раму и держат тепло лучше одного. Материал уплотнителя для улицы лучше EPDM: он не дубеет на морозе и служит дольше поролона. Подробнее в разборе уплотнителя входной двери.

Почему нельзя выбирать дверь по внешней накладке?

Потому что накладка это отделка, самый дешёвый в замене узел, а всё, от чего зависит прочность, тепло и тишина, спрятано внутри и снаружи не видно. Красивая МДФ-панель одинаково выглядит и на двери с тремя рёбрами и минватой, и на пустой коробке с картоном. Смотреть надо на толщину листа, число и толщину рёбер, сталь коробки, тип петель и замков, наполнитель и число контуров уплотнителя. Отделку всегда можно перекрасить или сменить панель, а вот переварить каркас или заменить коробку это уже смена всей двери.
